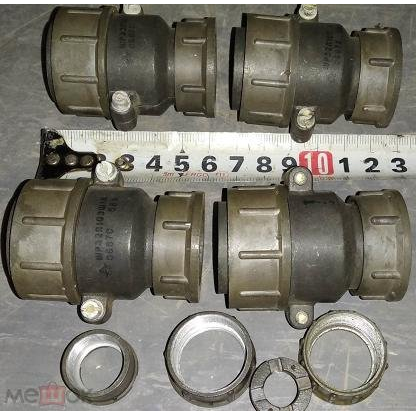

ШР32П10ЭШ1Н ВИЛКИ 90г «1»

Цена:

900 ₽

В наличии: 25 шт.

блочная

Технические характеристики

ШР32П10ЭШ1Н вилки

ШР32П10ЭШ1Н — это блочная приборная вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для работы в электрических цепях переменного и постоянного тока.

Основные характеристики

Она имеет условный размер корпуса 32, 10 контактов (6 диаметром 1,5 мм и 4 диаметром 2,5 мм), максимальное рабочее напряжение 850 В и ток до 10 А на контакты Ø1,5 мм или 25 А на Ø2,5 мм. Сопротивление контактов не превышает 5 мОм для меньших и 2 мОм для больших контактов, а сопротивление изоляции — 5000 МОм.

Конструкция и материалы

Вилка выполнена без патрубка, с прямым выводом под экранированный кабель (проходной диаметр 36 мм), корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), контакты из латуни с никелевым покрытием. Габариты: 40×40×42 мм, масса около 50 г.

Условия эксплуатации

Работает при температурах от -60 до +60 °C (смена до +110 °C), влажности 98% при +25 °C, давлении от 1,33×10⁻⁴ до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц с ускорением 30 g, акустические шумы до 170 дБ, удары до 500 g. Климатическое исполнение УХЛ, срок хранения до 15 лет.

Описание

Назначение

ШР32П10ЭШ1Н — это блочная приборная вилка цилиндрического низкочастотного соединителя серии ШР. Она предназначена для работы в электрических цепях переменного и постоянного тока. Вилка применяется для коммутации электрических сигналов и питания в различных радиоэлектронных устройствах, где требуется надежное соединение с экранированным кабелем. Условный размер корпуса — 32.

Технические характеристики

Количество контактов: 10, из них 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм.
Максимальное рабочее напряжение: 850 В.
Максимальный ток: до 10 А на контакты диаметром 1,5 мм и до 25 А на контакты диаметром 2,5 мм.
Сопротивление контактов: не более 5 мОм для контактов диаметром 1,5 мм и не более 2 мОм для контактов диаметром 2,5 мм.
Сопротивление изоляции: 5000 МОм.

Конструкция и материалы

Вилка выполнена без патрубка, с прямым выводом под экранированный кабель. Проходной диаметр для кабеля составляет 36 мм. Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, цвет серый. Контакты выполнены из латуни с никелевым покрытием. Габаритные размеры: 40 на 40 на 42 мм. Масса — около 50 г.

Условия эксплуатации

Изделие работает при температуре от минус 60 до плюс 60 градусов Цельсия, с возможностью кратковременного повышения до плюс 110 градусов Цельсия. Влажность — 98 процентов при плюс 25 градусах Цельсия. Атмосферное давление — от 1,33 умножить на 10 в минус четвертой степени до 50,6 умножить на 10 в четвертой степени Па. Вилка выдерживает вибрацию с частотой от 1 до 5000 Гц с ускорением 30 g, акустические шумы до 170 дБ, удары до 500 g. Климатическое исполнение — УХЛ. Срок хранения — до 15 лет.

Приемка и год выпуска

Согласно данным производителя, товар имеет приемку «1» и год выпуска 90. Это указывает на то, что изделие прошло приемку по первой категории и было изготовлено в 1990 году. Артикул товара — 41255.
