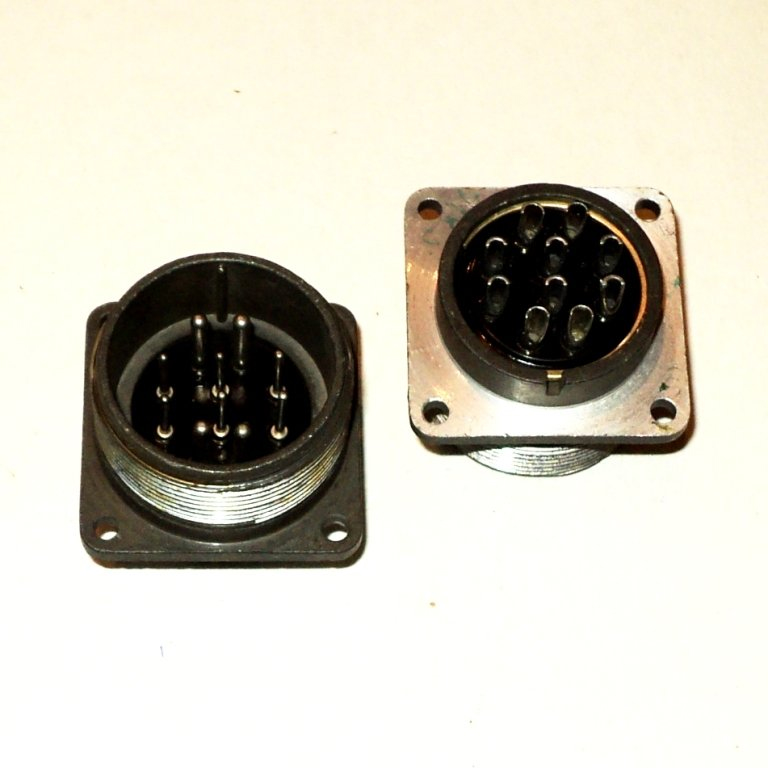

ШР32П10ЭШ1Н: надёжный цилиндрический соединитель для промышленной аппаратуры

ШР32П10ЭШ1Н — многоконтактный цилиндрический разъём серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе промышленного, радиоэлектронного и специального оборудования. Исполнение с 10 контактами и возможностью подключения экранированного кабеля делает его практичным решением для аппаратуры, где важны механическая прочность, стабильность контакта и защита сигнальных линий от внешних электромагнитных помех.

Назначение разъёма ШР32П10ЭШ1Н

Разъём применяется для создания разъёмных электрических соединений между кабельной частью и прибором, панелью либо другим узлом оборудования. Серия ШР рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения.

ШР32П10ЭШ1Н может использоваться в составе:

• систем управления и автоматики;

• измерительной и испытательной техники;

• радиоэлектронной аппаратуры;

• промышленных шкафов и пультов управления;

• кабельных сборок для оборудования с повышенными требованиями к виброустойчивости;

• аппаратуры, эксплуатируемой в широком диапазоне температур.

Конструкция рассчитана на внутреннее применение, а также на наружную эксплуатацию при обеспечении защиты соединителя от попадания пыли и воды. Климатическое исполнение — УХЛ.

Ключевые характеристики ШР32П10ЭШ1Н

Маркировка указывает на принадлежность изделия к соединителям ШР с условным размером корпуса 32 и контактной группой на 10 позиций. Контактная схема включает шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм. Такое сочетание позволяет одновременно передавать сигналы и подключать силовые либо более нагруженные электрические цепи.

Основные параметры соединителя, включая контактную формулу, электрические характеристики, ресурс и температурный диапазон, приведены в описаниях изделий этой серии.

Конструктивные особенности

ШР32П10ЭШ1Н относится к круглым многоконтактным соединителям с резьбовой фиксацией. Резьбовое сочленение снижает вероятность самопроизвольного разъединения при вибрации и механических воздействиях, что особенно важно для оборудования, работающего на транспорте, в производственных зонах и в составе испытательных комплексов.

Одношпоночная поляризация помогает исключить неверную ориентацию при подключении ответной части. Это уменьшает риск повреждения контактов при монтаже и повышает повторяемость подключения при сервисном обслуживании.

Исполнение ЭШ связано с применением экранированного кабеля. Экран кабеля позволяет уменьшить влияние электромагнитных помех на чувствительные цепи управления, измерения, передачи сигналов и связи. В системах, где рядом расположены силовые линии, преобразователи частоты, реле, электродвигатели или импульсные источники питания, экранирование кабельной линии особенно актуально.

Эксплуатационные преимущества

Разъём ШР32П10ЭШ1Н рассчитан на эксплуатацию в условиях механических воздействий. Для соединителей данного типа указывается устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц при ускорении до 300 м/с², а также стойкость к многократным и одиночным механическим ударам.

К практическим преимуществам относятся:

• комбинированная контактная группа для сигнальных и силовых цепей;

• высокая электрическая прочность изоляции;

• малое переходное сопротивление контактов;

• надёжная резьбовая фиксация;

• однозначная ориентация при подключении;

• возможность применения с экранированным кабелем;

• работоспособность при температурах от −60 до +60 °C;

• ремонтопригодность кабельных соединений при корректном монтаже и пайке контактов.

Что учитывать при подборе

При применении ШР32П10ЭШ1Н важно сопоставить маркировку ответной части, тип контактов, расположение контактной группы и конструктивное исполнение разъёма. Необходимо проверить соответствие диаметра и количества контактов, способа монтажа, типа патрубка, наличия экранирования и параметров кабеля.

Отдельное внимание следует уделить распределению нагрузки. Контакты диаметром 1,5 мм рассчитаны на меньший ток, чем контакты диаметром 2,5 мм, поэтому силовые цепи следует подключать к контактам большего диаметра в пределах допустимой нагрузки. Для устойчивой работы необходимо обеспечить качественную пайку, механическую разгрузку кабеля и правильное присоединение экрана.

ШР32П10ЭШ1Н остаётся востребованным решением для создания надёжных разъёмных соединений в электротехнических и радиоэлектронных системах, где требуются 10 контактов, устойчивость к внешним воздействиям и возможность использования экранированного кабеля.
