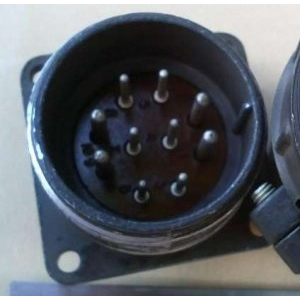

ШР32П10ЭШ1 вилка блочная — это цилиндрический низкочастотный разъем, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Технические характеристики

• Количество контактов : 10 (шесть диаметром 1,5 мм и четыре диаметром 2,5 мм).

• Токовая нагрузка :

  • На контакт диаметром 1,5 мм: до 20 А.

  • На контакт диаметром 2,5 мм: до 35 А.

  • Общая токовая нагрузка на соединитель: 160 А.

• Рабочее напряжение : до 850 В (переменного и постоянного тока).

• Частота : до 3 МГц.

• Температурный диапазон : от -60°C до +60°C.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, ускорение 300 м/с?.

• Механическое воздействие : одиночное ускорение 5000 м/с?, многократное 350 м/с?.

• Минимальная наработка : 1000 часов.

• Количество сочленений/расчленений : 500.

Условное обозначение

• ШР : тип соединителя.

• 32 : условный размер корпуса.

• П : конструктивное исполнение (без патрубка для приборной части).

• 10 : количество контактов.

• Э : вид гайки патрубка (для экранированного кабеля, хотя в данном случае отсутствует).

• Ш : вид контактов (вилка для приборной части).

• 1 : обозначение сочетания контактов.

Применение

Разъемы ШР32П10ЭШ1 используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Они могут применяться как внутри, так и снаружи при условии защиты от пыли и воды.
