Назначение изделия

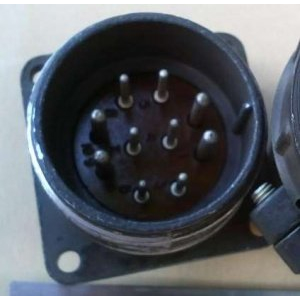

Электрический соединитель ШР32П10ЭШ1 представляет собой вилку блочного типа, предназначенную для коммутации электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и измерительных комплексов. Изделие относится к категории ШР32 и применяется для разъёмного соединения кабельных сборок с ответными розетками, установленными на корпусах приборов, панелях или шасси. Конструкция обеспечивает надёжный электрический контакт и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Приёмка изделия соответствует обозначению «5», что указывает на проведение приёмо-сдаточных испытаний в соответствии с установленной для данной категории нормативной документацией. Изделие применяется в тех случаях, когда требуется многократное сочленение и расчленение электрических цепей без потери качества контакта. Вилка блочного исполнения рассчитана на монтаж в составе блоков, стоек и распределительных устройств, где стационарное крепление разъёма к несущей конструкции является обязательным условием эксплуатации.

Конструктивные особенности

ШР32П10ЭШ1 относится к соединителям с блочным типом корпуса, что определяет способ установки — жёсткое крепление на панели или основании при помощи крепёжных элементов. Буквенно-цифровое обозначение отражает принадлежность к серии ШР32, исполнение «П» (вилка), количество контактов 10, а также специальное конструктивное исполнение «ЭШ1». Корпус вилки выполнен из материалов, обеспечивающих механическую прочность и диэлектрическую стойкость, необходимые для работы в условиях промышленной эксплуатации.

Соединитель спроектирован таким образом, чтобы при сочленении с ответной частью обеспечивалась правильная ориентация контактов, исключающая ошибочное подключение. Контактные элементы расположены в изоляторе с заданным шагом, что гарантирует надёжное разделение цепей и отсутствие электрических пробоев между соседними контактами. Конструкция предусматривает защиту контактной группы от внешних механических воздействий и попадания посторонних предметов.

Изделие имеет следующие конструктивные элементы:

• блочный корпус вилки для стационарной установки;
• изолятор с десятью контактными гнёздами;
• контактные элементы, рассчитанные на многократное сочленение;
• крепёжные отверстия для фиксации на монтажной поверхности;
• направляющие элементы для корректной стыковки с ответной розеткой.

Применение

Вилки блочные ШР32П10ЭШ1 находят применение в составе электротехнических шкафов, пультов управления, испытательных стендов и лабораторного оборудования. Благодаря стационарному креплению вилка используется как ответная часть для подключения внешних кабельных линий, жгутов и переходных устройств. Такое решение позволяет оперативно подключать и отключать внешние цепи без демонтажа внутренней проводки блока.

Соединитель целесообразно применять в устройствах, где требуется сохранение целостности электрической цепи при повышенных механических нагрузках. Конструкция блочной вилки допускает эксплуатацию в составе оборудования, подверженного вибрации, при условии соблюдения требований по монтажу и затяжке крепёжных элементов. Изделие совместимо с ответными розетками серии ШР32 соответствующего исполнения, что обеспечивает унификацию при комплектовании многоконтактных систем.

Основные сведения об изделии

Эксплуатационные характеристики

Соединитель предназначен для работы в составе электрических цепей постоянного и переменного тока. Контактная группа рассчитана на многократное сочленение и расчленение, что подтверждается конструктивным исполнением «ЭШ1». При эксплуатации следует учитывать требования к условиям окружающей среды, характерные для соединителей категории ШР32, включая допустимый диапазон температур, относительную влажность и отсутствие агрессивных сред, способных вызвать коррозию контактных элементов.

Монтаж вилки выполняется на подготовленную поверхность с использованием крепёжных отверстий корпуса. Перед установкой необходимо убедиться в отсутствии механических повреждений изолятора и контактной группы. Подключение проводников осуществляется пайкой или обжимом в соответствии с применяемой технологией монтажа для контактов данного типоразмера. После монтажа рекомендуется проверить целостность цепей и качество сочленения с ответной розеткой.
