Назначение и область применения

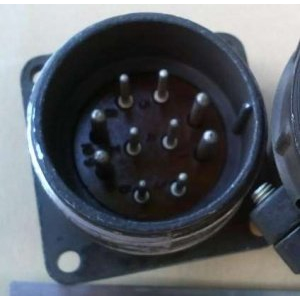

Вилка ШР32П10ЭШ1 (артикул 51436) представляет собой цилиндрический низкочастотный соединитель, входящий в серию ШР32. Изделие предназначено для разъемного соединения и разъединения электрических цепей в составе электро- и радиоаппаратуры. Конструкция рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Соединитель применяется в стационарных и мобильных устройствах, где требуется надежное резьбовое сочленение с защитой от самопроизвольного разъединения. Вилка работает в паре с ответной розеткой, при этом исполнение может быть как блочным (приборным), так и кабельным. Сфера использования охватывает промышленную электронику, радиооборудование, измерительные комплексы и силовые цепи с повышенными токовыми нагрузками.

Технические характеристики

Изделие оснащено десятью контактами комбинированного сечения. Силовые характеристики распределены следующим образом:

• шесть контактов диаметром 1,5 мм — допустимый ток до 20 А на каждый контакт;
• четыре контакта диаметром 2,5 мм — допустимый ток до 35 А на каждый контакт;
• суммарная токовая нагрузка на соединитель — до 160 А.

Электрическая изоляция обеспечивает сопротивление не менее 5000 МОм в нормальных климатических условиях. Рабочий температурный диапазон составляет от минус 60 °C до плюс 60 °C, что допускает эксплуатацию в жестких климатических условиях, включая низкие температуры. Минимальная наработка изделия — 1000 часов.

Конструктивные особенности

Монтаж проводников выполняется методом пайки, что гарантирует стабильное контактное соединение при вибрационных и ударных нагрузках. Контакты имеют покрытие из серебра или никеля, обеспечивающее низкое переходное сопротивление и стойкость к окислению.

Механизм сочленения

Соединение вилки с розеткой — резьбовое, с одношпоночной поляризацией корпусов. Такая конструкция исключает неправильную стыковку и гарантирует точное совмещение контактов. Исполнение без патрубка упрощает компоновку внутри приборных отсеков.

Расшифровка обозначения

Структура условного обозначения ШР32П10ЭШ1 включает следующие элементы:

• ШР — штепсельный разъем негерметичный;
• 32 — условный размер корпуса;
• П — конструктивное исполнение без патрубка;
• 10 — количество контактов;
• Э — вид гайки патрубка для экранированного кабеля;
• Ш — вид контактов вилки;
• 1 — обозначение сочетания контактов.

Гайка патрубка, ориентированная на экранированный кабель, позволяет эффективно заземлять оплетку и снижать уровень электромагнитных помех в цепях с частотой до 3 МГц.

Эксплуатационные параметры

Вилка ШР32П10ЭШ1 рассчитана на многократные циклы сочленения и расчленения. Серебряное или никелевое покрытие контактов сохраняет стабильность параметров при длительной эксплуатации. Негерметичное исполнение предполагает размещение внутри корпусов оборудования или применение дополнительной защиты от прямого попадания влаги в условиях повышенной влажности.

Комбинированная контактная группа позволяет одновременно передавать силовые цепи и сигнальные линии в одном корпусе, что сокращает количество разъемов в аппаратуре и упрощает монтаж. Год выпуска изделия — 2015, артикул 51436.
