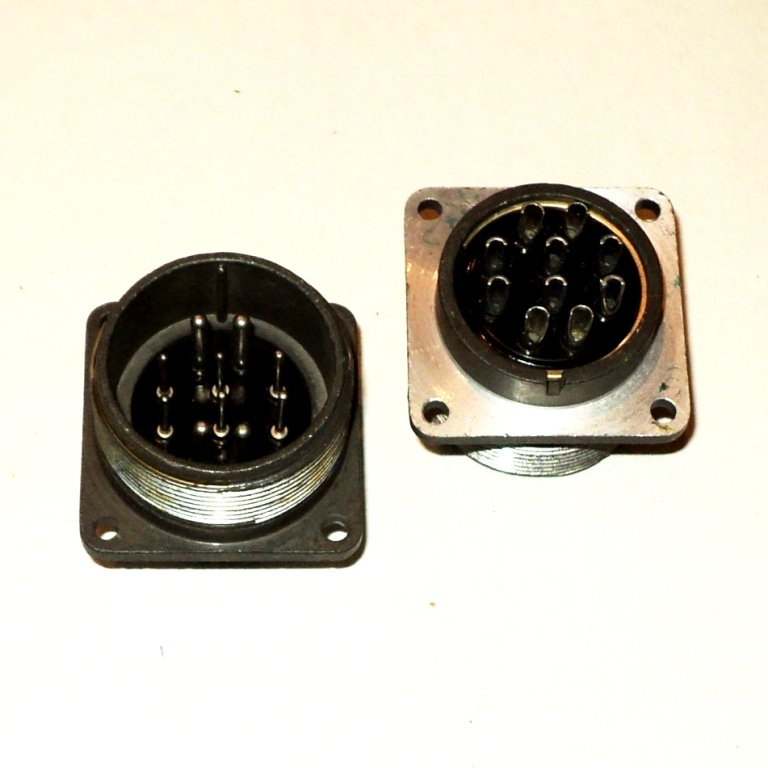

ШР32П10ЭШ1 — это цилиндрический низкочастотный соединитель, который используется в электрических цепях переменного и постоянного тока с частотой до 3 МГц и напряжением до 850 В.

Общая информация :

• Соединитель состоит из вилки и розетки, которые могут быть как кабельными, так и блочными (приборными).

• Сочленение резьбовое, корпуса имеют одношпоночную поляризацию.

• Контакты покрыты серебром или никелем. Монтаж осуществляется методом пайки.

• Предназначен для монтажа с экранированными или неэкранированными кабелями.

Технические характеристики :

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.

• Количество сочленений – 500.

• Диапазон рабочих температур – от -60 до +60 °С.

• Минимальная наработка – 1000 часов.

• Минимальный срок сохраняемости – 15 лет.

• Контакты диаметром 1,5 мм рассчитаны на ток 10 А, а контакты диаметром 2,5 мм — на 25 А.

Расшифровка обозначений :

• ШР – тип соединителя (штепсельный разъем негерметичный).

• 32 – условный размер корпуса.

• П – конструктивное исполнение :

  • для приборной части: П — без патрубка, ПК — с прямым патрубком, СК — с угловым патрубком.

  • для кабельной части: П — с прямым патрубком, У — с угловым патрубком.

• 10 – количество контактов.

• Э – вид гайки патрубка для экранированного кабеля.

• Ш – вид контактов :

  • для приборной части: Г — розетка, Ш — вилка.

  • для кабельной части: Ш — розетка, Г — вилка.

• 1 – обозначение сочетания контактов.

Разъемы ШР32П10ЭШ1 обеспечивают соединение десяти контактов (6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм). Максимальная токовая нагрузка на контакт составляет 20 А и 35 А соответственно. Общая токовая нагрузка на соединитель составляет 160 А при напряжении переменного и постоянного тока до 850 В.
