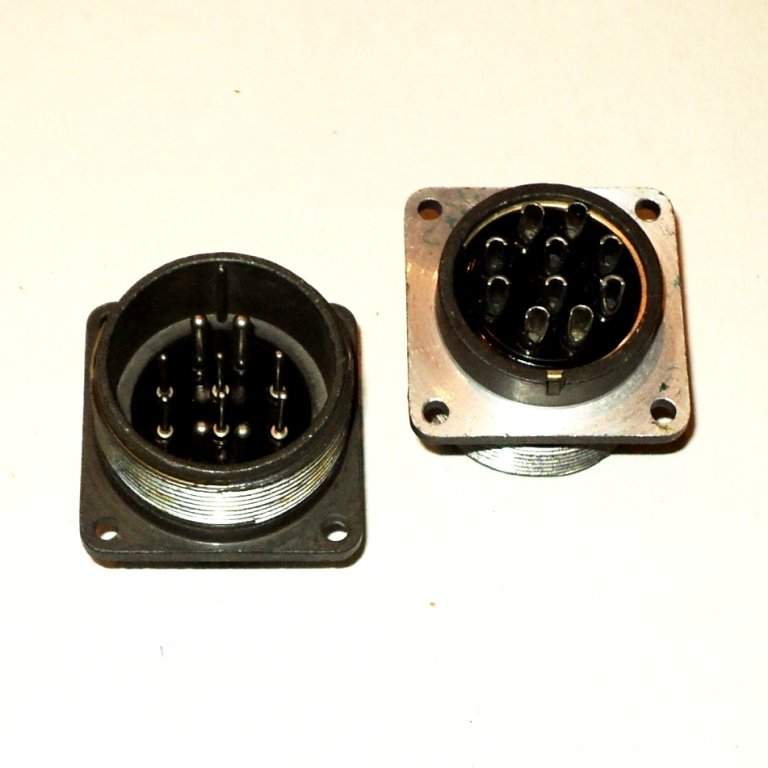

Разъем ШР32П10ЭШ1 представляет собой 10-контактную негерметичную кабельную розетку , предназначенную для использования в электрических цепях. Этот разъем относится к серии ШР и имеет прямой патрубок для подключения экранированного кабеля.

Технические характеристики

• Количество контактов : 10
• Рабочее напряжение : до 850 В
• Максимальная токовая нагрузка на одиночный контакт :
  • Для контактов диаметром 1,5 мм: до 20 А
  • Для контактов диаметром 2,5 мм: до 35 А
• Общая токовая нагрузка на соединитель : до 160 А
• Сопротивление контакта : не более 0,0025 Ом для 1,5 мм и 0,001 Ом для 2,5 мм
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях

Конструкция и размеры

Разъем имеет проходной диаметр 36 мм и конструктивно выполнен для надежного соединения проводов с сечением до 3 мм?. Габаритные размеры:

• H : 53,1 мм
• D1 : М36?1,5
• L : 60,1 мм

Применение

Разъем ШР32П10ЭШ1 используется в различных областях, включая промышленность и энергетические системы, благодаря своей способности работать с переменным и постоянным током. Он также выдерживает механические нагрузки и вибрации, что делает его подходящим для эксплуатации в сложных условиях.

Расшифровка обозначений

Обозначение ШР32П10ЭШ1 расшифровывается следующим образом:

• ШР - тип разъема (штепсельный разъем негерметичный)
• 32 - условный размер корпуса
• П - конструктивное исполнение (с прямым патрубком)
• 10 - количество контактов
• Э - вид концевой гайки (для экранированного кабеля)
• Ш - вид соединителя ( розетка )
• 1 - обозначение сочетания контактов

Таким образом, разъем ШР32П10ЭШ1 является надежным и универсальным решением для электрических соединений в различных приложениях.
