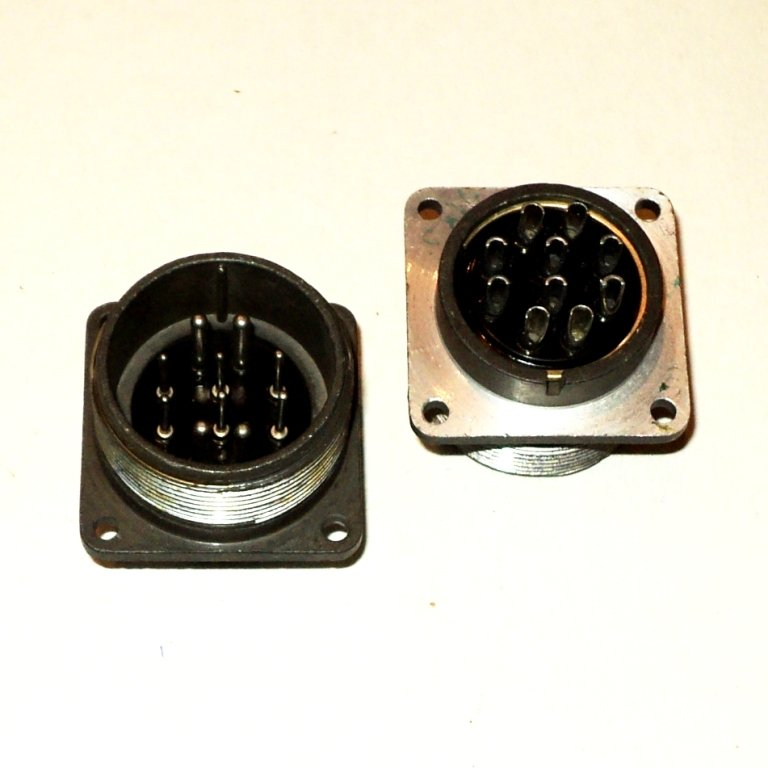

ШР32П10ЭШ1 РОЗЕТКИ 2015г
Технические характеристики
ШР32П10ЭШ1 — это кабельная розетка из серии цилиндрических разъёмов ШР, предназначенная для соединения экранированных кабелей в электрических цепях переменного и постоянного тока.
Разъём имеет 10 контактов: 6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм, с проходным диаметром 36 мм и прямым патрубком для кабеля.
Это негерметичный соединитель приборного типа, ответной частью которого служит вилка ШР32П10ЭШ1.
Условное обозначение расшифровывается как ШР (тип), 32 (размер корпуса), П (прямой патрубок), 10 (количество контактов), ЭШ1 (экранированный кабель).
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В |
| Рабочий ток на контакт | 10 А (Ø1,5 мм); 25 А (Ø2,5 мм) |
| Максимальная токовая нагрузка на контакт | 20 А (Ø1,5 мм); 35 А (Ø2,5 мм) |
| Сопротивление контакта | ≤2,5 мОм (Ø1,5 мм); ≤1 мОм (Ø2,5 мм) |
| Сопротивление изоляции | ≥5000 МОм |
| Масса | ≤115 г |
| Количество сочленений | 500 циклов |
Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 30 g (300 м/с²), акустические шумы и наработку не менее 1000 часов.
Применяется в низкочастотных низковольтных цепях для промышленного и приборного оборудования.
