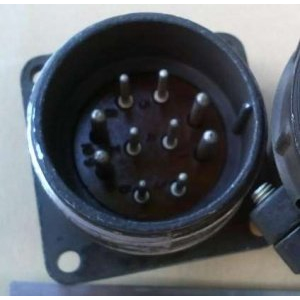

Соединитель ШР32П10ЭШ1‑К относится к семейству низкочастотных цилиндрических разъёмов серии ШР, предназначенных для работы в цепях постоянного и переменного тока частотой до 3 МГц и напряжением до примерно 850 В.

Назначение и область применения

• Используется для соединения приборов и кабелей в аппаратуре общего назначения, в том числе промышленной и транспортной.

• Обеспечивает разъёмное электрическое соединение с повышенной механической прочностью и устойчивостью к вибрации и ударам.​

Конструкция

• Цилиндрический корпус с резьбовым соединением вилки и розетки, поляризация одношпоночная (ошибочное совмещение исключено).​

• Контакты штырьковые (обозначение «Ш»), покрытие — серебро или никель для улучшения проводимости и защиты от коррозии.​

• Монтаж контактов — пайка, возможна работа с экранированными кабелями (буква «Э» в обозначении).​

• Исполнение П обычно означает приборную часть без патрубка, а вариант с «‑К» в конце указывает на конкретное конструктивное исполнение (как правило, модификация/опция, например тип корпуса или комплекта поставки).

Основные электрические и климатические параметры

• Рабочее напряжение до 850 В (амплитудное значение) при частоте до 3 МГц.​

• Количество контактов — 10 (цифра «10» в обозначении).

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.​

• Рабочий диапазон температур среды — от −60 до +60 °C, с учётом перегрева контактов допускается до +110 °C.​

• Минимальная наработка — порядка 1000 часов, количество сочленений/расчленений — около 500 циклов.​

Расшифровка обозначения

Пример для близкого варианта ШР32П10ЭШ1 (без «‑К»):

• ШР — тип: разъём цилиндрический низкочастотный.

• 32 — условный размер корпуса.

• П — конструктивное исполнение (для приборной части — без патрубка; для кабельной — с прямым патрубком).

• 10 — число контактов.

• Э — патрубок/гайка под экранированный кабель.

• Ш — штыревые контакты (вилка).

• 1 — вид сочетания контактов (распиновка).

Буква «К» в конце, как правило, указывает на конкретное конструктивное или комплектное исполнение (часто — кабельный/комплектный вариант), точное значение фиксируется в ТУ на изделие.
