ШР32П10ЭШ1: 10-контактный приборный разъём для надёжных электрических соединений

Разъём ШР32П10ЭШ1 относится к цилиндрическим низкочастотным соединителям серии ШР и применяется для создания разъёмных электрических соединений в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Конструкция рассчитана на передачу питания и сигналов в цепях с повышенными требованиями к механической прочности и стабильности контакта.

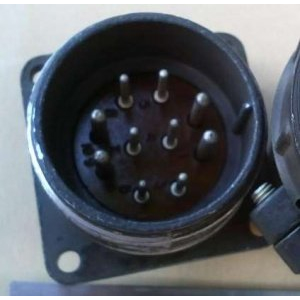

ШР32П10ЭШ1 представляет собой приборную (блочную) вилку с прямым выводом под экранированный кабель. Соединитель имеет 10 штыревых контактов и корпус условного размера 32, что позволяет использовать его в оборудовании с многоконтактными цепями и смешанной нагрузкой.

Основные характеристики ШР32П10ЭШ1

Разъём ШР32П10ЭШ1 оснащён контактной группой из 10 выводов двух типоразмеров:

• 6 контактов диаметром 1,5 мм

• 4 контакта диаметром 2,5 мм

• Рабочий ток до 10 А для контактов 1,5 мм

• Рабочий ток до 25 А для контактов 2,5 мм

• Рабочее напряжение — до 850 В постоянного или переменного тока

• Сопротивление контакта — не более 2,5 мОм для контактов 1,5 мм и 1 мОм для контактов 2,5 мм

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм

• Допустимое число циклов сочленения и расчленения — до 500.

Такое сочетание контактов удобно, когда в одной разъёмной группе необходимо разделить силовые цепи и линии управления. Например, четыре контакта диаметром 2,5 мм могут использоваться для питания исполнительных устройств, а шесть контактов 1,5 мм — для управляющих либо сигнальных цепей.

Конструктивные особенности

ШР32П10ЭШ1 — негерметичный разъём, поэтому его обычно применяют внутри корпусов, шкафов, стоек, приборных панелей и другого защищённого оборудования. В маркировке используется обозначение «П», указывающее на приборное исполнение, а «ЭШ1» связано с конструкцией вывода для экранированного кабеля.

Контакты соединителя имеют штыревое исполнение, выполняются из латуни и рассчитаны на надёжное многократное соединение с ответной частью. Для контактов предусмотрено подсоединение проводников сечением до 1,93 мм² при диаметре контакта 1,5 мм и до 3 мм² при диаметре 2,5 мм.

Где применяется разъём ШР32П10ЭШ1

Соединитель ШР32П10ЭШ1 востребован там, где необходимо организовать компактное и обслуживаемое подключение многожильного кабеля к прибору или панели. Типовые направления применения:

• Радиотехническое и радиоэлектронное оборудование

• Контрольно-измерительные системы

• Промышленные шкафы управления и автоматики

• Источники питания и силовые блоки

• Испытательные стенды

• Приборные комплексы с экранированными кабельными линиями

• Оборудование с раздельными цепями питания, контроля и управления

Применение экранированного кабеля помогает уменьшить влияние электромагнитных помех на чувствительные сигнальные цепи. Это особенно важно для измерительной техники, систем автоматики и оборудования, работающего рядом с силовыми линиями.

На что обратить внимание при подборе

При выборе ответной части и проектировании подключения важно сверять не только количество контактов, но и их расположение, пол, способ монтажа, исполнение корпуса и условия эксплуатации. ШР32П10ЭШ1 является именно приборной вилкой, поэтому для формирования пары потребуется совместимая кабельная розетка соответствующего типономинала.

Также необходимо учитывать распределение токовой нагрузки: контакты диаметром 1,5 мм и 2,5 мм имеют разные допустимые рабочие токи. Превышение расчётных параметров может вызвать перегрев контактной группы, рост переходного сопротивления и снижение надёжности соединения.

ШР32П10ЭШ1 подходит для построения долговечного разъёмного соединения в аппаратуре, где важны удобство обслуживания, чёткая фиксация кабеля, передача питания и сигналов через одну компактную контактную группу.
