Назначение и область применения

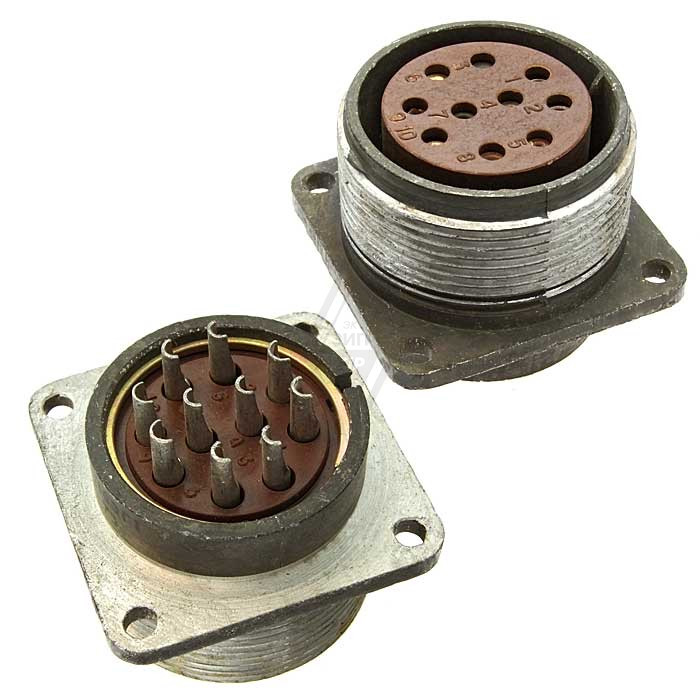

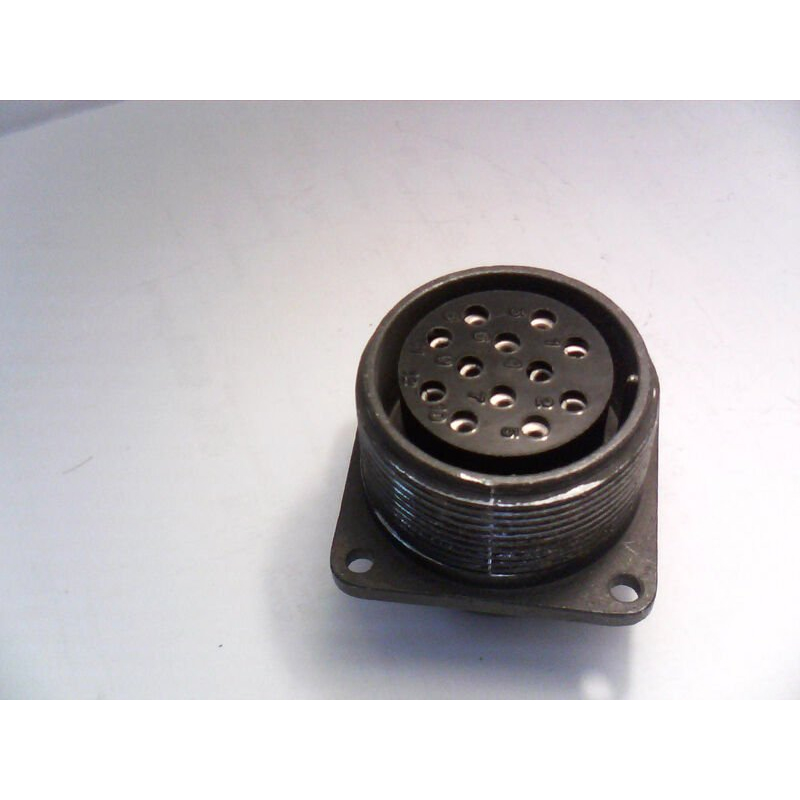

ШР32П10ЭГ1Н — блочная (приборная) розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надёжного подключения в электрических цепях. Изделие применяется в системах с переменным и постоянным током частотой до 3 МГц при амплитудном напряжении до 850 В.

Благодаря климатическому исполнению УХЛ и широкому рабочему диапазону температур розетка востребована в промышленности, включая системы HVAC и приборостроение. Она рассчитана на объёмный монтаж с резьбовым соединением, что упрощает сборку и обслуживание электрооборудования.

Конструкция и расшифровка обозначения

Маркировка ШР32П10ЭГ1Н содержит полную информацию о конструкции и исполнении изделия. Каждый элемент обозначения имеет конкретное значение:

• ШР — тип цилиндрического соединителя.
• 32 — условный размер корпуса.
• П — приборная часть без патрубка.
• 10 — количество контактов.
• Э — гайка патрубка для экранированного кабеля.
• Г — розетка.
• 1 — комбинация контактов: 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм.
• Н — покрытие контактов никелем; корпус часто пластмассовый.

Соединитель негерметичный. Розетка имеет 10 контактов: 6 штук диаметром 1,5 мм с током до 20 А и 4 штуки диаметром 2,5 мм с током до 35 А. Общая токовая нагрузка составляет до 160 А.

Технические характеристики

Электрические параметры изделия обеспечивают стабильную работу в цепях с повышенными требованиями к качеству соединения. Сопротивление контакта не превышает 5 мОм для контактов диаметром 1,5 мм и 2 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 5000 МОм.

Розетка устойчива к механическим воздействиям: выдерживает вибрацию до 300 м/с² (30 g) в диапазоне 1–5000 Гц и удары до 5000 м/с². Рабочий диапазон температур — от минус 60 °C до плюс 60 °C.

Ресурс и надёжность

Заявленный срок службы составляет до 1000 часов наработки. Ресурс сочленения и расчленения — 500 циклов. Сохраняемость изделия — 15 лет, что подтверждает его пригодность для длительного хранения и эксплуатации в составе ответственного оборудования.

Применение и монтаж

Розетка ШР32П10ЭГ1Н используется для объёмного монтажа с резьбовым соединением. Она подходит для промышленного оборудования, систем вентиляции и кондиционирования, а также приборных сборок, где требуется надёжная коммутация при воздействии вибрации и ударов.

Климатическое исполнение УХЛ и негерметичное исполнение определяют условия эксплуатации: изделие предназначено для работы в закрытых помещениях и под навесом, где исключено прямое воздействие влаги и агрессивных сред. Перед установкой рекомендуется проверить целостность корпуса и контактов, а также соответствие комбинации контактов требованиям конкретной схемы подключения.
