Назначение и область применения

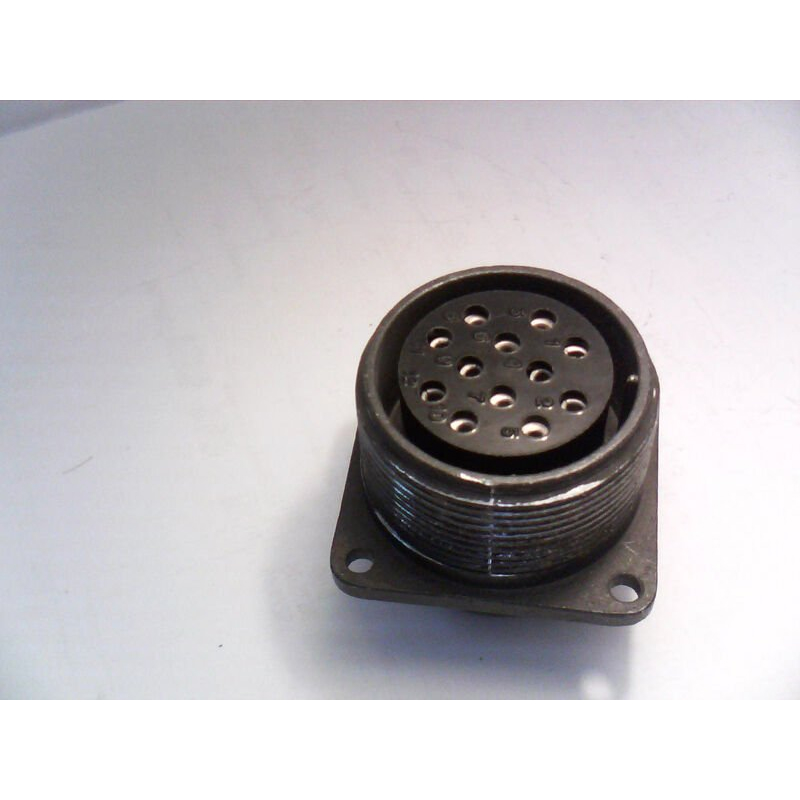

ШР32П10ЭГ1Н представляет собой блочную приборную розетку, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу с частотой до 3 МГц и напряжением до 850 В. Розетка обеспечивает надежное соединение с экранированными и неэкранированными кабелями, что делает её универсальным решением для широкого круга задач.

Климатическое исполнение УХЛ позволяет использовать разъем как внутри помещений, так и на открытом воздухе. При эксплуатации вне помещений требуется дополнительная защита от прямого попадания пыли и влаги. Изделие сохраняет рабочие характеристики в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, что подтверждает его пригодность для применения в регионах с холодным и умеренным климатом.

Основные сферы применения включают промышленное оборудование, энергетические установки, измерительные и контрольно-управляющие системы. Розетка востребована там, где необходимо стационарное крепление соединителя на панели, корпусе прибора или распределительном щите.

Конструктивные особенности и технические характеристики

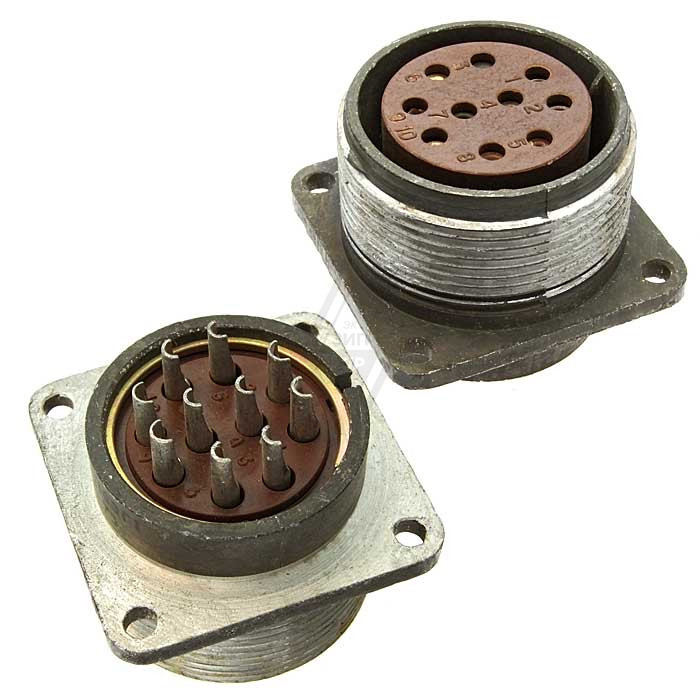

Соединитель относится к типу ШР и имеет условный размер корпуса 32. Корпус выполнен из пластмассы. Конструкция состоит из двух ответных частей — розетки и вилки, сочленение которых осуществляется резьбовым способом. Поляризация корпусов одношпоночная, что исключает неправильное соединение и повреждение контактов.

Блочная часть может изготавливаться в нескольких вариантах: без патрубка, с прямым патрубком или с угловым патрубком. Такое разнообразие позволяет подобрать оптимальную конфигурацию для монтажа в ограниченном пространстве или при необходимости вывода кабеля в заданном направлении.

Электрические параметры

• Количество контактов: 10, из них 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм; не более 1 мОм для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка: 20 А для контактов диаметром 1,5 мм; 35 А для контактов диаметром 2,5 мм.
• Общая максимальная токовая нагрузка: 160 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Покрытие контактов: серебро или никель.

Применение серебряного или никелевого покрытия контактов обеспечивает низкое переходное сопротивление и устойчивость к окислению, что положительно сказывается на долговечности и стабильности электрического соединения.

Преимущества и особенности эксплуатации

ШР32П10ЭГ1Н отличается высокой механической прочностью резьбового соединения, которое предотвращает самопроизвольное расчленение при вибрациях и динамических нагрузках. Одношпоночная поляризация гарантирует корректное положение контактов при сочленении, что особенно важно в условиях ограниченной видимости или при обслуживании оборудования в труднодоступных местах.

Широкий температурный диапазон эксплуатации позволяет применять изделие в неотапливаемых помещениях, на наружных установках и в составе оборудования, работающего в суровых климатических условиях. Высокое сопротивление изоляции снижает токи утечки и повышает безопасность обслуживающего персонала.

Благодаря разделению контактов на две группы с разными диаметрами достигается рациональное распределение токовых нагрузок: силовые цепи могут подключаться к контактам большего диаметра, а сигнальные и управляющие линии — к контактам меньшего диаметра. Это делает разъем удобным для комплексных схем, где в одном соединителе объединены силовые и слаботочные цепи.
