Назначение и область применения

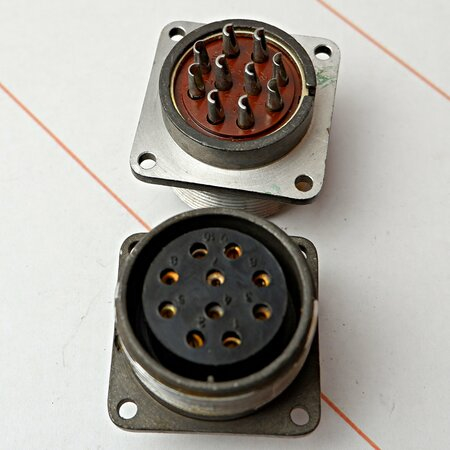

ШР32П10ЭГ1 представляет собой кабельную вилку, предназначенную для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к соединителям общего назначения и применяется для разъемного соединения проводов и кабелей в устройствах, работающих как на постоянном, так и на переменном токе с частотой до 3 МГц.

Разъем рассчитан на эксплуатацию в климатическом исполнении УХЛ, что допускает использование в различных климатических зонах, включая умеренный и холодный климат. Допускается применение как внутри помещений, так и вне их при условии обеспечения защиты от прямого воздействия пыли и влаги. Конструкция вилки не имеет патрубка, что упрощает монтаж кабеля и делает ее удобной для использования в приборах с ограниченным пространством.

Подтвержденные технические особенности

Изделие выполнено на основе корпуса условного размера 32 с резьбовым соединением, характерным для серии ШР. Вилка оснащена десятью контактами, распределенными по двум типоразмерам: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм. Контакты имеют серебряное покрытие, обеспечивающее стабильную проводимость и защиту от коррозии в процессе длительной эксплуатации.

Электрические параметры

• Рабочее напряжение — до 850 В
• Рабочий ток для контактов диаметром 1,5 мм — до 10 А
• Рабочий ток для контактов диаметром 2,5 мм — до 25 А
• Сопротивление изоляции — не менее 5000 МОм

Механическая стойкость и температурный диапазон

Вилка сохраняет работоспособность при температуре окружающей среды от минус 60°С до плюс 60°С. Допускается кратковременное повышение температуры до плюс 110°С без потери эксплуатационных характеристик. Конструкция выдерживает одиночные механические удары с ускорением до 5000 м/с², что подтверждает ее пригодность для применения в аппаратуре, подверженной вибрационным и ударным нагрузкам.

Конструкция и монтаж

Габаритные размеры вилки составляют 42×40×40 мм. Компактные размеры позволяют устанавливать разъем в устройствах с плотной компоновкой внутренних узлов. Резьбовое соединение корпуса обеспечивает надежную фиксацию ответной части и предотвращает самопроизвольное разъединение при вибрациях.

Применяемый в конструкции тип соединения серии ШР гарантирует совместимость с соответствующими розетками того же условного размера и схемы расположения контактов. Изделие предназначено для пайки или обжима проводников, что определяется конкретными условиями монтажа на производстве.

Условия эксплуатации и надежность

Соединитель рассчитан на многократные циклы сочленения и расчленения без ухудшения электрических характеристик. Благодаря комбинации контактов разных диаметров вилка способна обслуживать цепи с различными токовыми нагрузками в пределах одного разъема — от слаботочных сигнальных линий до силовых цепей с током до 25 А.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность характеристик при длительной эксплуатации. Высокое сопротивление изоляции — не менее 5000 МОм — гарантирует отсутствие токов утечки между соседними контактами даже в условиях повышенной влажности окружающей среды.

Изделие подходит для применения в промышленной электронике, измерительном оборудовании, системах связи и других сферах, где требуется надежное разъемное соединение с высокой плотностью контактов и устойчивостью к внешним механическим воздействиям.
