Назначение и область применения

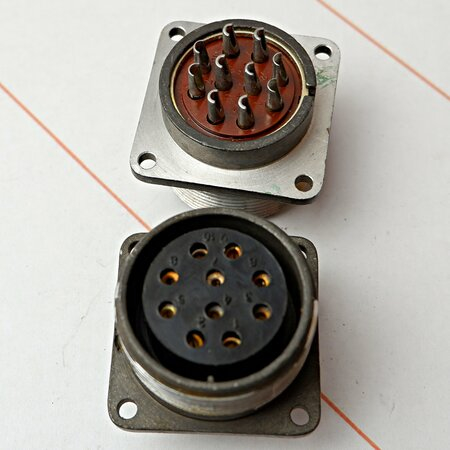

ШР32П10ЭГ1 представляет собой кабельную вилку, предназначенную для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие выполняет функцию электрического соединителя общего назначения и обеспечивает надежное разъемное соединение цепей постоянного и переменного тока. Вилка рассчитана на работу в составе оборудования, где требуется многократное сочленение и расчленение электрических цепей при монтаже, наладке и эксплуатации.

Соединитель может использоваться как внутри помещений, так и на открытом воздухе при условии защиты от прямого воздействия пыли и влаги. Изделие соответствует климатическому исполнению УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата. Вилка подходит для соединения с экранированными и неэкранированными кабелями, что расширяет ее применимость в различных схемах подключения.

Технические характеристики

Изделие относится к типу соединителей ШР и имеет условный размер корпуса 32. Конструкция предусматривает механическое соединение резьбового типа, обеспечивающее устойчивость к вибрационным нагрузкам и случайному разъединению. Вилка не имеет патрубка, что позволяет осуществлять монтаж непосредственно на кабель с учетом конкретных условий прокладки.

Конфигурация контактов включает десять токопроводящих элементов: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм. Такое распределение позволяет комбинировать сильноточные и слаботочные цепи в одном соединителе. Рабочее напряжение достигает 850 В постоянного тока, а в цепях переменного тока допустима частота до 3 МГц.

• Рабочий ток на контактах диаметром 1,5 мм — до 10 А
• Рабочий ток на контактах диаметром 2,5 мм — до 25 А
• Сопротивление изоляции — не менее 5000 МОм
• Сопротивление контактов 1,5 мм — не более 2,5 мОм
• Сопротивление контактов 2,5 мм — не более 1 мОм
• Температурный диапазон эксплуатации — от минус 60 °C до плюс 60 °C
• Допустимый перегрев контактов — до плюс 110 °C

Особенности конструкции и монтажа

ШР32П10ЭГ1 разработана для установки на кабельные сборки, требующие компактного и надежного разъемного соединения. Резьбовой механизм сочленения обеспечивает плотный контакт сопрягаемых частей и исключает самопроизвольное разъединение при механических воздействиях. Конструкция корпуса допускает монтаж на кабели с различной толщиной оболочки без применения дополнительного патрубка.

Изделие сохраняет работоспособность при кратковременном перегреве контактов до плюс 110 °C, что позволяет использовать его в аппаратуре с импульсными режимами работы. При эксплуатации в условиях повышенной влажности или запыленности рекомендуется применять защитные кожухи или размещать соединитель внутри корпусов оборудования.

Надежность и срок службы

Гарантийный срок хранения соединителей ШР32П10ЭГ1 составляет не менее 15 лет с момента изготовления. Минимальная наработка изделия в различных режимах эксплуатации — 1000 часов. Указанные показатели подтверждают способность вилки сохранять электрические параметры и механическую целостность при длительном хранении и интенсивном использовании в составе радиоэлектронной аппаратуры.

Применение качественных изоляционных материалов обеспечивает высокое сопротивление изоляции и стабильность работы в широком диапазоне температур. Вилка подходит для использования в промышленном оборудовании, измерительных приборах и системах связи, где требуется надежное разъемное соединение с возможностью многократного переподключения.
