Назначение и область применения

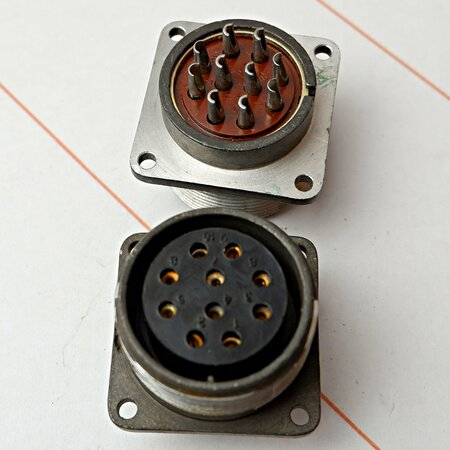

Вилка кабельная ШР32П10ЭГ1 предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие является частью системы соединителей ШР, которые включают как вилки, так и розетки, и применяются для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Соединитель находит широкое применение в различных областях, включая электронику и радиотехнику, обеспечивая надежное соединение в условиях различных температурных режимов от минус 60 до плюс 60 градусов Цельсия и механических воздействий с ускорением до 300 метров в секунду за секунду.

Основные технические характеристики

Изделие относится к негерметичному типу соединителей и имеет климатическое исполнение УХЛ. Конструкция предусматривает десять контактов, из которых шесть контактов имеют диаметр 1,5 мм, а четыре контакта — диаметр 2,5 мм.

Электрические параметры

• Максимальная токовая нагрузка для контактов диаметром 1,5 мм — 20 А
• Максимальная токовая нагрузка для контактов диаметром 2,5 мм — 35 А
• Общая токовая нагрузка — не более 160 А
• Сопротивление контакта для контактов диаметром 1,5 мм — не более 2,5 мОм
• Сопротивление контакта для контактов диаметром 2,5 мм — не более 1 мОм
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях

Эксплуатационные показатели

• Минимальная наработка — 1000 часов
• Количество сочленений — до 500 циклов
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия
• Устойчивость к механическим воздействиям — ускорение до 300 метров в секунду за секунду

Конструктивные особенности

Вилка имеет прямой патрубок и гайку для экранированного кабеля. Корпус изделия выполнен из пластмассы, что обеспечивает сочетание достаточной механической прочности и сравнительно небольшой массы. Контакты имеют никелевое покрытие. При отсутствии буквы «Н» в обозначении контакты покрыты серебром, что улучшает электропроводность и снижает переходное сопротивление.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его конструктивных особенностях:

1. ШР — тип соединителя
2. 32 — условный размер корпуса
3. П — конструктивное исполнение (прямой патрубок)
4. 10 — количество контактов
5. Э — гайка патрубка для экранированного кабеля
6. Г — вилка (в отличие от «Ш», обозначающего розетку)
7. 1 — обозначение сочетания контактов

Преимущества и особенности эксплуатации

Соединитель ШР32П10ЭГ1 обеспечивает стабильное электрическое соединение в широком диапазоне частот и при значительных токовых нагрузках. Конструкция с прямым патрубком и гайкой для экранированного кабеля позволяет использовать изделие в составе экранированных линий связи и питания, где требуется защита от электромагнитных помех.

Ресурс в 500 циклов сочленения и минимальная наработка 1000 часов подтверждают способность изделия выдерживать многократные подключения и отключения без потери эксплуатационных характеристик. Высокое сопротивление изоляции не менее 5000 МОм гарантирует безопасность применения в цепях с напряжением до 850 В.
