Назначение соединителя ШР32П10ЭГ1

ШР32П10ЭГ1 представляет собой низкочастотный цилиндрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Основная сфера применения — соединение и разъединение проводов, кабелей, узлов и блоков в электронной и радиоэлектронной аппаратуре. Изделие относится к категории ШР32 и поставляется в виде вилки с прямым патрубком, ориентированным на подключение экранированного кабеля.

Соединитель востребован в промышленной электронике, измерительном оборудовании, системах связи и других областях, где требуется надёжное разъёмное соединение с защитой от внешних электромагнитных помех. Конструкция предусматривает работу в составе пар «вилка — розетка», при этом вилка может быть выполнена как в приборном (блочном), так и в кабельном варианте.

Технические характеристики

Изделие имеет условный размер корпуса 32 и десять контактов. Электрические параметры зависят от диаметра контактных элементов:

• контакты диаметром 1,5 мм — рабочий ток до 10 А, сопротивление контакта 2,5 мОм;
• контакты диаметром 2,5 мм — рабочий ток до 25 А, сопротивление контакта 1 мОм.

Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает стабильную работу в цепях с высокими требованиями к утечкам тока. Соединитель сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия, а допустимая температура перегрева контактов достигает плюс 110 градусов Цельсия.

Изделие устойчиво к пониженному атмосферному давлению до 1,3 на 10 в минус четвёртой степени Па. По механической прочности соединитель выдерживает одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 350 метров на секунду в квадрате.

Конструкция и условия эксплуатации

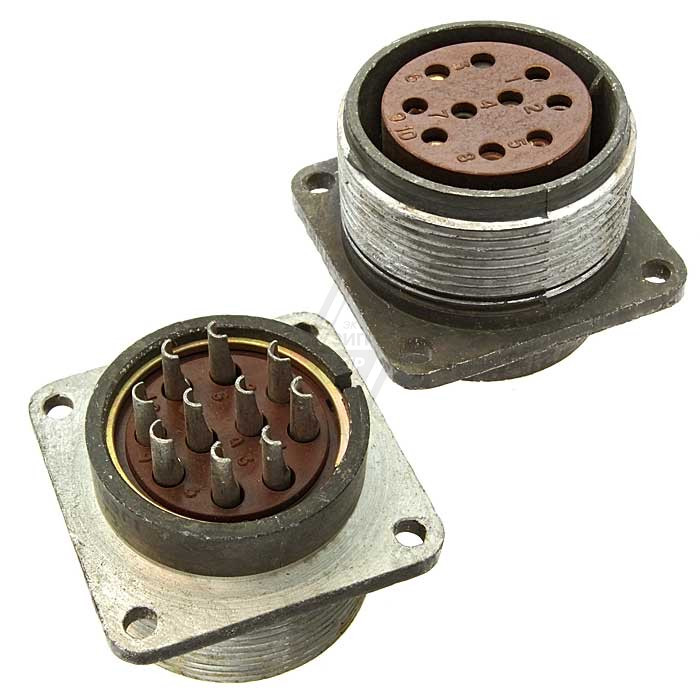

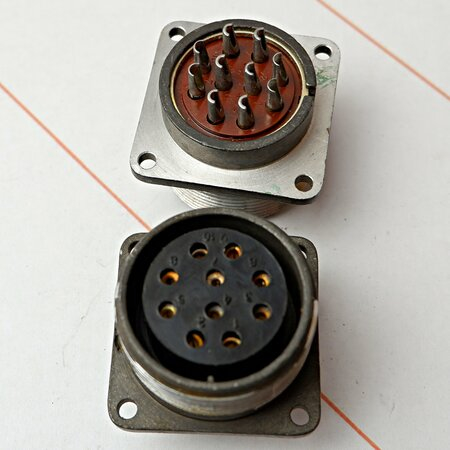

Корпус соединителя выполнен цилиндрической формы, что обеспечивает удобство сочленения и защиту контактной группы от механических повреждений. Прямой патрубок вилки рассчитан на монтаж экранированного кабеля, что особенно важно при работе в условиях электромагнитных помех. Десятиконтактная схема позволяет передавать несколько сигналов или цепей питания через одно соединение.

Конструкция рассчитана на многократное сочленение и расчленение без потери электрических характеристик. Применяемые материалы обеспечивают стабильность параметров в широком диапазоне климатических и механических воздействий.

Надёжность и срок службы

Гарантийный срок хранения соединителей составляет не менее 15 лет. Минимальная наработка на отказ — 1000 часов при нормальных условиях эксплуатации. Эти показатели подтверждают пригодность изделия для долговременного использования в составе аппаратуры, требующей редкого обслуживания.
