Назначение и область применения

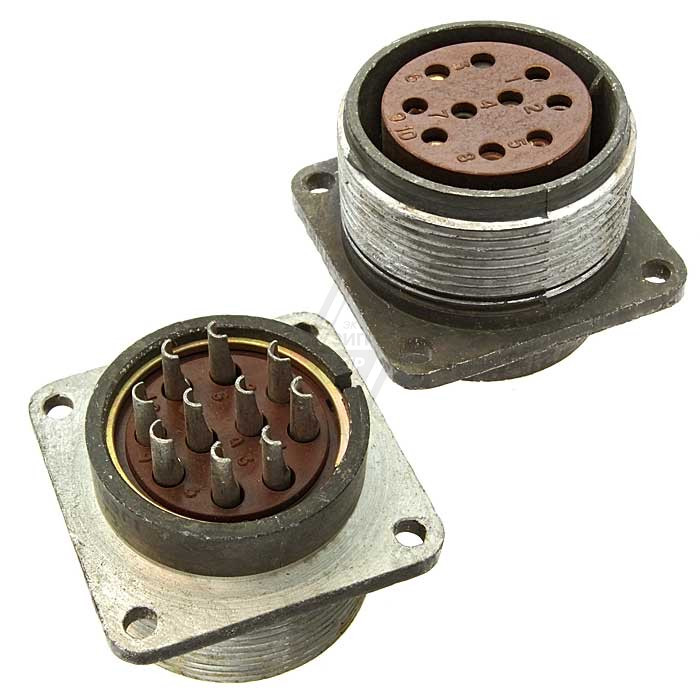

Соединитель ШР32П10ЭГ1 представляет собой блочную розетку, предназначенную для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц при максимальном напряжении до 850 В. Устройство применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, где требуется надёжный разъёмный контакт с высокой коммутационной способностью.

Изделие относится к категории ШР32 и рассчитано на эксплуатацию в составе промышленного оборудования, измерительных комплексов, систем связи и силовых распределительных устройств. Конструкция обеспечивает стабильное электрическое соединение при значительных токовых нагрузках и в условиях воздействия внешних механических факторов.

Конструктивные особенности и маркировка

Структура обозначения ШР32П10ЭГ1 раскрывает ключевые параметры соединителя:

• ШР — тип соединителя;
• 32 — условный размер корпуса;
• П — конструктивное исполнение без патрубка;
• 10 — количество контактов;
• Э — вид гайки патрубка для экранированного кабеля;
• Г — вид контактов (розетка);
• 1 — обозначение сочетания контактов.

Исполнение без патрубка предполагает монтаж соединителя непосредственно на панель или корпус оборудования, что упрощает компоновку и сокращает занимаемое пространство. Наличие гайки под экранированный кабель позволяет использовать изделие в цепях с повышенными требованиями к помехозащищённости.

Технические характеристики

Соединитель ШР32П10ЭГ1 обладает следующими подтверждёнными параметрами:

• Максимальная токовая нагрузка: 160 А;
• Сопротивление изоляции: не менее 5000 МОм;
• Количество разъёмов: до 500 циклов соединения/разъединения;
• Минимальная наработка: 1000 часов;
• Срок хранения: до 15 лет.

Высокое сопротивление изоляции гарантирует минимальные токи утечки и стабильность электрических параметров на протяжении всего срока службы. Ресурс в 500 циклов коммутации подтверждает пригодность изделия для многократного использования в составе обслуживаемого оборудования.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель рассчитан на работу в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия, а также выдерживает кратковременные повышения температуры до плюс 110 градусов Цельсия. Это позволяет применять блочную розетку как в неотапливаемых помещениях, так и в условиях умеренного климата, включая регионы с холодными зимами.

Изделие устойчиво к механическим нагрузкам, в том числе к вибрационным и ударным воздействиям. Синусоидальная вибрация выдерживается в диапазоне частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате. Такая стойкость особенно важна при установке соединителя на подвижных узлах, в транспортных средствах и на промышленных объектах с работающим силовым оборудованием.

Монтаж и особенности применения

Блочное исполнение розетки предполагает её установку на жёсткое основание — панель, шасси или корпус прибора. Такая схема монтажа обеспечивает точную фиксацию ответной части и предотвращает самопроизвольное расцепление при вибрациях. Соединитель подключается к кабельным линиям со стороны монтажа, а ответная вилка вводится с лицевой стороны.

Изделие предназначено для стационарного применения в составе электро- и радиоаппаратуры, где требуется соединение силовых цепей с током до 160 А. При выборе ответной части необходимо учитывать маркировку сочетания контактов и конструктивное исполнение, указанное в обозначении. Правильный подбор пары «вилка — розетка» гарантирует совместимость по геометрии корпуса и цоколёвке.

Хранение и долговечность

Заявленный срок хранения соединителя составляет до 15 лет, что свидетельствует о применении коррозионностойких материалов и защитных покрытий контактов. При соблюдении условий хранения — в сухих отапливаемых или неотапливаемых помещениях без агрессивных сред — изделие сохраняет паспортные электрические характеристики и готовность к монтажу в течение всего указанного периода.

Артикул изделия — 9912. Категория по каталогу — ШР32.
