Назначение и область применения

Соединители ШР32П10ЭГ1 представляют собой розетки, предназначенные для использования в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделия применяются для разъёмного соединения электрических цепей в радиоэлектронной аппаратуре, измерительных приборах, промышленном оборудовании и других устройствах, где требуется надёжное сочленение проводников с возможностью многократного подключения и отключения.

Конструкция соединителей рассчитана на эксплуатацию в составе стационарных и подвижных установок, включая оборудование, подвергающееся вибрационным нагрузкам. Резьбовое сочленение обеспечивает плотное прилегание контактных пар и защиту от самопроизвольного разъединения.

Технические характеристики

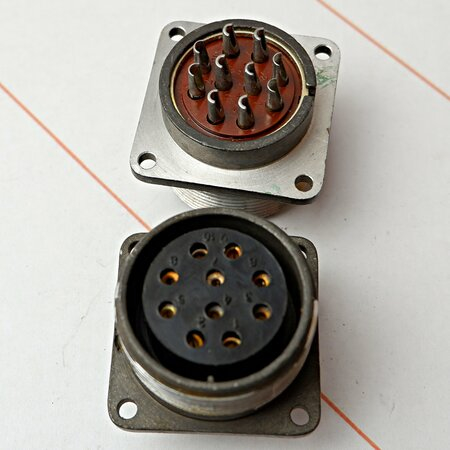

Соединители имеют 10 контактов, из которых 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм. Контакты разного диаметра позволяют распределять токовые нагрузки в соответствии с требованиями конкретной схемы.

• Максимальная токовая нагрузка на контакт диаметром 1,5 мм — 10 А
• Максимальная токовая нагрузка на контакт диаметром 2,5 мм — 25 А
• Сопротивление контактов диаметром 1,5 мм — 2,5 мОм
• Сопротивление контактов диаметром 2,5 мм — 1 мОм
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях
• Количество сочленений-расчленений — 500
• Минимальная наработка — 1000 часов
• Срок сохраняемости — не менее 15 лет

Конструктивные особенности

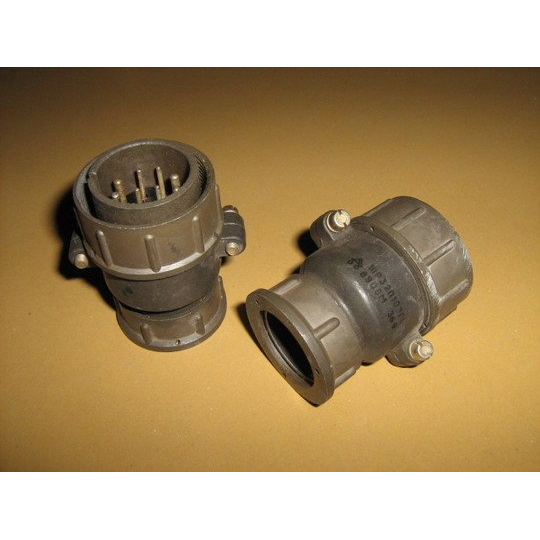

Соединители ШР32П10ЭГ1 имеют резьбовое сочленение и одношпоночную поляризацию корпусов. Одношпоночная поляризация исключает неправильное соединение ответных частей и обеспечивает однозначную ориентацию при сочленении. Корпус изделия выполнен из пластмассы, что обеспечивает электрическую изоляцию и снижение массы соединителя. Покрытие контактов — серебро, которое способствует стабильному электрическому контакту и защите контактных поверхностей.

Конструкция предусматривает несколько вариантов исполнения. Приборная часть может быть без патрубка, с прямым или угловым патрубком. Кабельная часть также может быть с прямым или угловым патрубком. Выбор конкретного исполнения определяется условиями монтажа и компоновкой аппаратуры.

Условия эксплуатации и стойкость

Соединители рассчитаны на работу в широком диапазоне температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, что позволяет применять их как в отапливаемых помещениях, так и в условиях воздействия низких температур.

Изделия обладают вибрационной стойкостью и выдерживают синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g). Такие показатели подтверждают пригодность соединителей для установки на подвижных объектах и оборудовании, подверженном механическим воздействиям.
