ШР32П10ЭГ1: надёжный цилиндрический разъём для промышленной и радиоэлектронной аппаратуры

ШР32П10ЭГ1 — низкочастотный цилиндрический разъём серии ШР, предназначенный для разъёмного соединения электрических цепей, кабелей, отдельных узлов и блоков аппаратуры. Изделие применяется в промышленной электронике, системах автоматики, радиотехническом оборудовании, измерительных комплексах и других устройствах, где требуются механическая прочность, стабильный электрический контакт и устойчивость к внешним воздействиям.

Назначение разъёма ШР32П10ЭГ1

Соединитель ШР32П10ЭГ1 используют в цепях постоянного и переменного тока с рабочей частотой до 3 МГц и напряжением до 850 В. Конструкция разъёма рассчитана на объёмный монтаж с пайкой, что помогает обеспечить надёжное подключение проводников и уменьшить риск ослабления контакта при вибрации или продолжительной эксплуатации.

Разъёмы данной серии подходят для соединения:

• Кабельных линий и жгутов проводов.

• Электронных модулей и функциональных блоков.

• Радиоаппаратуры и контрольно-измерительных систем.

• Оборудования автоматизации и промышленного управления.

• Электротехнических устройств, эксплуатируемых в сложных условиях.

Конструктивные особенности

ШР32П10ЭГ1 относится к негерметичным цилиндрическим соединителям нормальных габаритов. Маркировка указывает на принадлежность к серии ШР, размер корпуса 32 и контактную схему на 10 контактов. Соединение ответных частей выполняется резьбовым способом, а одношпоночная поляризация корпуса помогает исключить неправильную ориентацию при стыковке.

Контакты выпускаются с защитным покрытием, в том числе серебряным или никелевым в зависимости от исполнения. Такие покрытия обеспечивают низкое переходное сопротивление и способствуют стабильной передаче электрического сигнала или питания. Для разъёма с контактами диаметром 1,5 и 2,5 мм указываются допустимые токи до 10 А и 25 А соответственно; точные параметры следует сверять с паспортом конкретного исполнения и схемой расположения контактов.

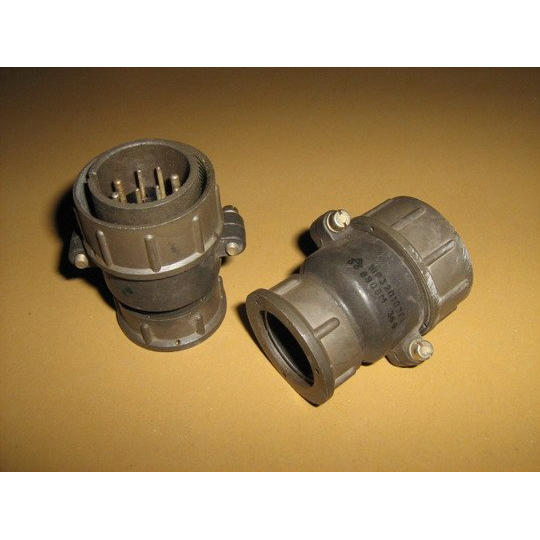

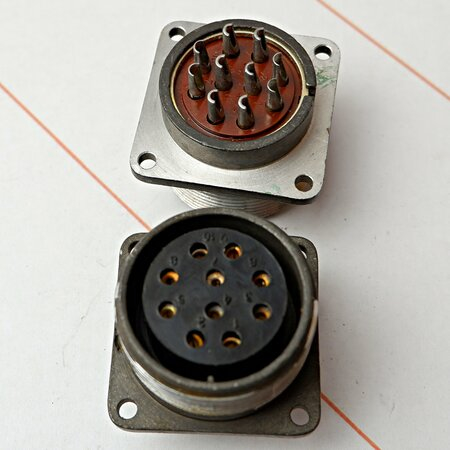

В зависимости от исполнения ШР32П10ЭГ1 может применяться как кабельная вилка с патрубком и концевой гайкой для экранированного кабеля, так и приборная или блочная розетка для установки на корпус оборудования.

Основные характеристики

Приведённые показатели относятся к характеристикам соединителей ШР и к распространённым исполнениям ШР32П10ЭГ1; при проектировании оборудования необходимо учитывать техническую документацию именно на используемую модификацию.

Эксплуатация в сложных условиях

Разъём ШР32П10ЭГ1 рассчитан на работу при заметных температурных перепадах, вибрационных и ударных нагрузках. Для соединителей серии заявляется устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц, что делает их востребованными в оборудовании с движущимися механизмами, вентиляторами, насосами, приводами и транспортными системами.

Климатическое исполнение УХЛ предусматривает использование внутри помещений и в условиях умеренного или холодного климата. Наружное применение допускается при защите соединителя от прямого попадания дождя, пыли и солнечного излучения, поскольку ШР32П10ЭГ1 относится к негерметичным разъёмам.

Преимущества ШР32П10ЭГ1

Ключевые причины применения разъёма ШР32П10ЭГ1 в электротехнических и радиоэлектронных системах:

• Резьбовое соединение обеспечивает прочную фиксацию ответных частей.

• Поляризация корпуса снижает вероятность ошибочного подключения.

• Пайка контактов создаёт устойчивое электрическое соединение.

• Цилиндрический металлический корпус повышает механическую стойкость.

• Возможность работы при температурах от −60 до +60 °C расширяет область применения.

• Серебряное или никелевое покрытие контактов способствует сохранению электрических характеристик.

• Конструкция подходит для экранированных и неэкранированных кабелей в зависимости от конкретного исполнения.

ШР32П10ЭГ1 остаётся практичным решением для создания разъёмных соединений в системах, где особенно важны надёжность, повторяемость монтажа и устойчивость к производственным нагрузкам.
