Назначение и область применения

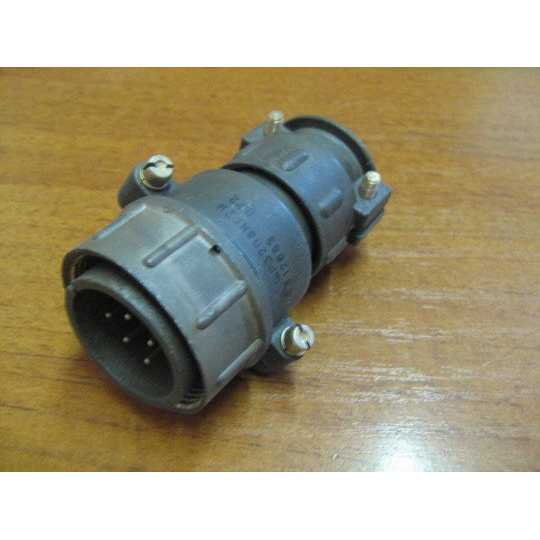

ШР32-ПК8НГ2 «5» представляет собой приборную розетку цилиндрического низкочастотного соединителя типа ШР, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к категории ШР32 и применяется при монтаже с экранированными или неэкранированными кабелями в измерительных приборах, радиоаппаратуре и других устройствах аналогичного назначения.

Соединитель допускает эксплуатацию как внутри помещений, так и снаружи при условии обеспечения защиты от пыли и влаги, что соответствует климатическому исполнению УХЛ. Конструкция рассчитана на стабильную работу в составе стационарного и переносного оборудования, где требуется надёжное разъёмное соединение с высокой механической прочностью и устойчивостью к внешним воздействиям.

Конструкция и особенности исполнения

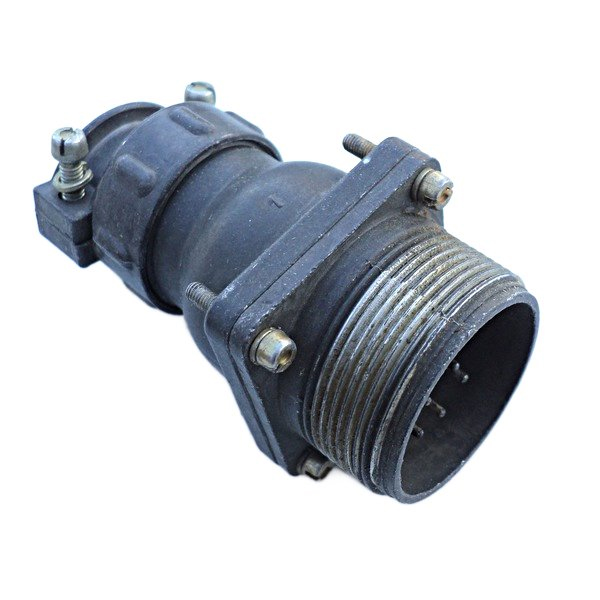

Розетка выполнена в блочном исполнении с прямым патрубком (ПК) и снабжена гайкой для фиксации на панели или корпусе устройства. Соединитель оснащён восемью контактами диаметром 1,5 мм с никелевым покрытием (НГ), что обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от коррозии. Корпус изготовлен из пластмассы (индекс 2), поляризация — одношпоночная, соединение — резьбовое.

Резьбовой механизм сочленения гарантирует надёжную фиксацию ответной части и исключает самопроизвольное разъединение при вибрационных и ударных нагрузках. Одношпоночная поляризация предотвращает неправильное соединение контактов, что особенно важно при монтаже и обслуживании аппаратуры.

Электрические и эксплуатационные характеристики

• Максимальная токовая нагрузка на один контакт — 20 А, суммарная по соединителю — 80 А.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон температур — от -60 до +60 °C.
• Устойчивость к вибрации в диапазоне 1–5000 Гц с ускорением до 30 g.
• Устойчивость к ударным нагрузкам до 500 g.
• Ресурс — 500 сочленений-расчленений.
• Наработка — 1000 часов.

Приёмка изделия соответствует категории «5», что подтверждает проведение приёмо-сдаточных испытаний и соответствие техническим условиям. Соединитель сохраняет заявленные характеристики в широком диапазоне температур, что позволяет использовать его в аппаратуре, эксплуатируемой в условиях умеренно холодного климата.

Изделие поставляется как самостоятельная единица — блочная розетка с прямым патрубком, гайкой крепления и восемью контактами с никелевым покрытием. Ответная часть (вилка) приобретается отдельно.
