Назначение изделия

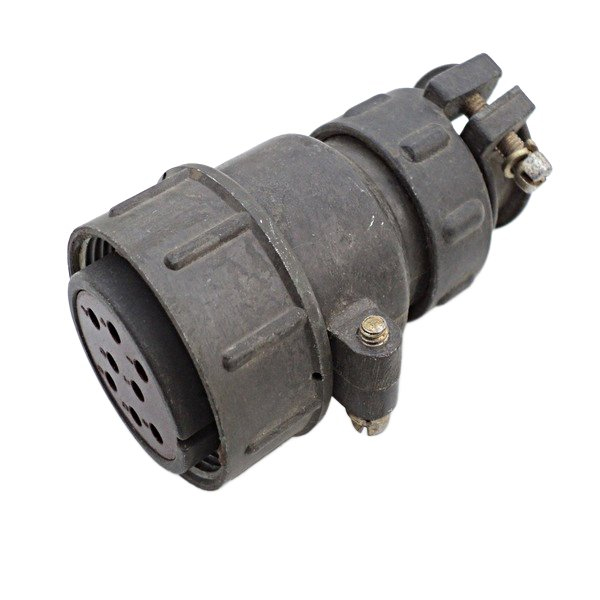

ШР32-П8НШ2 «5» представляет собой цилиндрический электрический соединитель кабельного типа (розетка), относящийся к серии ШР32. Устройство предназначено для коммутации электрических цепей переменного тока с частотой до 3 МГц, а также цепей постоянного тока при рабочем напряжении до 850 В. Соединитель обеспечивает разъемное контактное сопряжение между кабельными линиями и блочными или приборными частями электрооборудования, гарантируя стабильность электрического соединения в условиях промышленной эксплуатации.

Конструкция предусматривает прямой патрубок для подключения неэкранированного кабеля, что упрощает монтаж и снижает требования к кабельной арматуре. Резьбовое соединение корпусных элементов исключает самопроизвольное расчленение при вибрационных и ударных нагрузках. Одношпоночная поляризация корпусов предотвращает ошибочное сочленение ответных частей, защищая контакты и внутренние изоляторы от механических повреждений.

Подтвержденные технические особенности

Соединитель оснащен 8 контактами диаметром 1,5 мм. Допустимый рабочий ток составляет до 10 А на каждый контакт, что позволяет использовать изделие в силовых и сигнальных цепях средней мощности. Контактные поверхности имеют никелевое покрытие (обозначается литерой «Н» в наименовании), которое повышает коррозионную стойкость и снижает переходное сопротивление в месте сопряжения.

Сопротивление изоляции между токоведущими элементами и корпусом составляет не менее 5000 МОм, что подтверждает высокие диэлектрические свойства применяемых изоляционных материалов. Ресурс по количеству циклов сочленения-расчленения достигает 500, что обеспечивает длительный срок службы при регулярном обслуживании оборудования. Габаритные размеры изделия составляют приблизительно 41,5×82×76,4 мм, что позволяет компактно размещать соединитель в ограниченных монтажных пространствах.

Климатическое исполнение и механическая стойкость

Изделие выполнено в климатическом исполнении УХЛ и сохраняет работоспособность в диапазоне температур окружающей среды от минус 60 до плюс 60 градусов Цельсия. Такой широкий температурный интервал допускает эксплуатацию соединителя как в условиях Крайнего Севера, так и в умеренно теплых климатических зонах.

Соединитель устойчив к воздействию вибрационных нагрузок в диапазоне частот до 5000 Гц при ускорении 300 метров на секунду в квадрате. Ударная прочность обеспечивает выдерживание одиночных и многократных ударов с ускорением до 5000 метров на секунду в квадрате. Работоспособность сохраняется при пониженном атмосферном давлении до 1,3·10⁻⁴ Па, что подтверждает пригодность изделия для применения в аппаратуре, эксплуатируемой на больших высотах или в вакуумных камерах.

Применение и эксплуатационные характеристики

ШР32-П8НШ2 «5» применяется в электротехнических шкафах, распределительных устройствах, передвижных электроустановках, испытательных стендах и промышленном оборудовании, где требуется надежное разъемное соединение кабельных линий с аппаратурой. Благодаря резьбовой фиксации и поляризации соединитель подходит для условий с повышенным уровнем механических воздействий.

Ключевые показатели эксплуатации

• Количество контактов: 8
• Диаметр контактов: 1,5 мм
• Номинальный ток на контакт: до 10 А
• Рабочее напряжение: до 850 В
• Сопротивление изоляции: не менее 5000 МОм
• Количество циклов сочленения-расчленения: до 500
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия
• Минимальная наработка: 1000 часов
• Срок хранения: 15 лет

Наличие приемки «5» в обозначении изделия указывает на проведение расширенного контроля качества на предприятии-изготовителе с оформлением соответствующего паспорта. Минимальная наработка соединителя составляет 1000 часов, а срок хранения до ввода в эксплуатацию достигает 15 лет при соблюдении условий консервации и хранения. Материал корпуса может быть металлическим или пластмассовым в зависимости от конкретной модификации, при этом в модификации П8НШ2 предусмотрен прямой кабельный ввод под неэкранированный кабель.
