Назначение и область применения

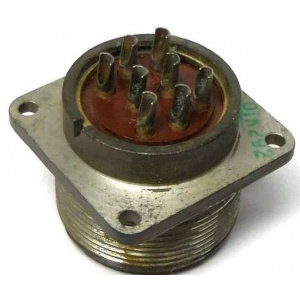

ШР32-П8ЭГ3 «5» представляет собой приборную розетку, то есть блочную часть цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для установки в радиоэлектронную и радиотехническую аппаратуру, где требуется надёжное разъёмное соединение электрических цепей. Соединитель применяется в цепях постоянного и переменного тока с рабочей частотой до 3 МГц при напряжении до 850 В.

Конструкция без патрубка обеспечивает удобный монтаж непосредственно в корпус прибора, что делает данную модель оптимальным решением для стационарной аппаратуры, блоков питания, измерительных комплексов и промышленного оборудования. Розетка рассчитана на длительную эксплуатацию в составе ответственных узлов, где важна стабильность контактного соединения и устойчивость к внешним воздействиям.

Технические характеристики

Соединитель оснащён восемью экранированными контактами диаметром 2,5 мм с серебряным покрытием. Серебряное покрытие снижает переходное сопротивление и обеспечивает стабильный электрический контакт в течение всего срока службы. Сопротивление контактов не превышает 1 мОм, что гарантирует минимальные потери сигнала и нагрев при рабочих токах.

• Число контактов: 8
• Диаметр контактов: 2,5 мм
• Рабочий ток: 25 А
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений-расчленений: до 500
• Сечение подключаемых проводов: до 3 мм²
• Рабочее напряжение: до 850 В
• Частотный диапазон: до 3 МГц

Хвостовики контактов рассчитаны на подключение проводов сечением до 3 мм², что позволяет использовать соединитель в силовых цепях с достаточно высокими токовыми нагрузками. Экранированные контакты обеспечивают дополнительную защиту от электромагнитных помех и наводок, что особенно важно при работе с чувствительной аналоговой и цифровой аппаратурой.

Условия эксплуатации

Изделие отличается широким диапазоном рабочих температур и высокой механической стойкостью. Соединитель сохраняет работоспособность при температурах от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Это позволяет использовать розетку в аппаратуре, эксплуатируемой в жёстких климатических условиях, включая северные регионы и неотапливаемые помещения.

Конструкция выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па, что подтверждает пригодность изделия для применения в условиях высокогорья и разреженной атмосферы. Климатическое исполнение УХЛ допускает эксплуатацию как внутри помещений, так и на открытом воздухе, при условии защиты от прямого воздействия атмосферных осадков и пыли.

Механическая стойкость

• Синусоидальная вибрация: 1–5000 Гц при ускорении 300 м/с²
• Одиночные удары: до 5000 м/с²
• Многократные удары: до 350 м/с²
• Линейные нагрузки: до 2000 м/с²

Высокие показатели вибро- и ударопрочности обеспечивают надёжную работу соединителя в аппаратуре, подверженной постоянным механическим воздействиям: на транспортных средствах, в станках, испытательных стендах и мобильных установках. Количество циклов сочленения-расчленения до 500 гарантирует длительный срок службы при регулярном обслуживании аппаратуры.

Маркировка и особенности конструкции

Обозначение ШР32-П8ЭГ3 «5» содержит полную информацию о конструктивных особенностях изделия. Буквы «ШР» указывают на принадлежность к серии цилиндрических низкочастотных соединителей. Цифра 32 обозначает условный размер корпуса, определяющий габаритные и присоединительные размеры. Буква «П» означает исполнение без патрубка, то есть приборную часть, монтируемую непосредственно в корпус устройства. Цифра 8 указывает на количество контактов, буква «Э» — на наличие экранированных контактов, буква «Г» — на тип части (розетка), а цифра 3 — на сочетание контактов. Приёмка «5» отражает категорию качества и контроля изделия.
