Назначение разъёма ШР32 с кожухом КУЭ

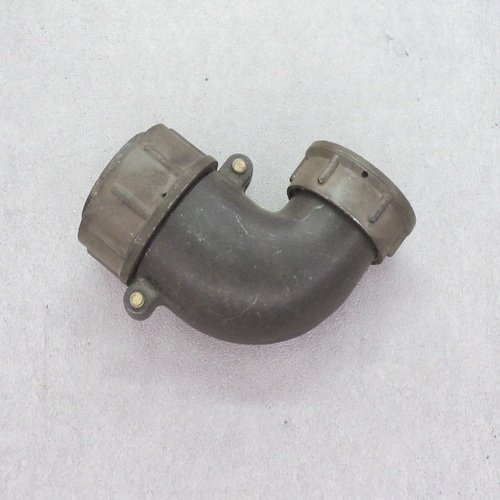

ШР32 с кожухом КУЭ — это цилиндрический низкочастотный разъём серии ШР с условным размером корпуса 32, предназначенный для соединения и разъединения электрических цепей в аппаратуре. Изделие относится к категории ШР32 и выпускается под артикулом 41253.

Основное назначение такого соединителя — обеспечивать электрическое соединение кабеля с блоком или прибором при многократном сочленении и расчленении. Разъём применяется в электро- и радиоаппаратуре, где требуется надёжный резьбовой контакт и удобство обслуживания. Исполнение с кожухом под кабель отличается блочной конструкцией: кожух служит для более удобного и защищённого подвода кабеля к ответной части.

Подтверждённые особенности конструкции

Для серии ШР характерно резьбовое сочленение, которое обеспечивает механическую фиксацию и стабильный электрический контакт. Разъёмы этой серии обычно рассчитаны на работу в цепях постоянного, переменного и импульсного тока при напряжении до 850 В.

В маркировке изделия читаются несколько признаков. «ШР» обозначает тип соединителя, «32» — условный размер корпуса, а буквенная часть после него указывает на конструктивное исполнение и число контактов. Для вариантов с кожухом кабельной части в маркировке часто появляется буква, указывающая на исполнение с патрубком или кожухом, поэтому точная расшифровка зависит от полного индекса изделия.

К типовым характеристикам серии ШР32 относят:

• ресурс порядка 500 сочленений;
• рабочий диапазон температур от примерно минус 55…60 градусов Цельсия до плюс 70 градусов Цельсия;
• контактное покрытие серебром или никелем в зависимости от исполнения.

Указанные значения относятся к серии в целом и могут уточняться по полному индексу конкретного исполнения.

Применение и область использования

ШР32 с кожухом КУЭ часто ставят там, где соединение кабеля с блоком должно быть более аккуратным и защищённым от механических воздействий. По сути это практичное решение для стационарного монтажа в приборах, шкафах и блоках, когда важны надёжность фиксации, простота обслуживания и совместимость с другими соединителями серии ШР.

Такие разъёмы востребованы в электро- и радиоаппаратуре при необходимости многократного соединения и разъединения цепей. Кожух кабельной части облегчает подвод кабеля и снижает риск повреждения проводки в месте ввода.

На что смотреть при подборе

Перед подбором важно сверить полный индекс изделия, число контактов, тип контактов, исполнение кожуха и совместимость с ответной частью. Также полезно проверить рабочее напряжение, диапазон температур, способ монтажа и требования к условиям эксплуатации, чтобы разъём точно подходил под вашу схему.

Поскольку в предоставленных данных производитель, краткое описание и заполненные характеристики отсутствуют, а имеющееся описание не содержит точной расшифровки буквенной части индекса, окончательные параметры следует уточнять по полному обозначению конкретного исполнения. Это позволит избежать ошибок при выборе ответной части и монтаже.
