Назначение соединителя ШР32 с кожухом КУ

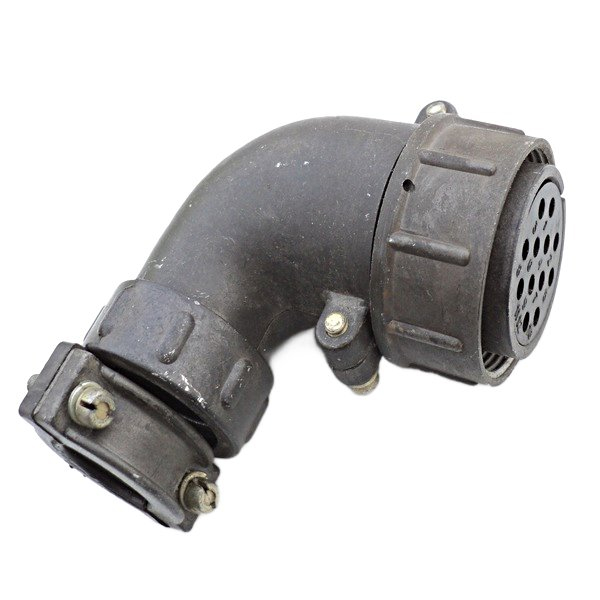

ШР32 кожух КУ — это низкочастотный цилиндрический соединитель с резьбовым сочленением, относящийся к серии ШР. Такие разъёмы широко применяются в электро- и радиоаппаратуре для соединения проводов, кабелей, блоков и узлов. Основное назначение изделия — обеспечение надёжного электрического контакта между отдельными частями оборудования при сохранении возможности быстрого подключения и отключения.

Обозначение ШР32 указывает на тип соединителя (серия ШР) и условный размер корпуса диаметром 32 миллиметра. Кожух КУ, то есть кожух-уплотнитель, служит для защиты кабеля и контактной группы. Он уменьшает помехи и обеспечивает более жёсткое крепление кабеля к разъёму, что особенно важно в условиях вибрации или механических нагрузок.

Конструкция и материалы

Корпус соединителя ШР32 обычно выполняется из металла, а изолятор — из карболита. Такое сочетание обеспечивает хорошую механическую прочность и устойчивость к нагреву. Контакты изготавливаются из меди или сплавов с покрытием никелем либо серебром, что улучшает проводимость и коррозионную стойкость.

Кожух КУ является частью конструкции и выполняет защитную функцию, предохраняя внутренние элементы от загрязнений и механических повреждений. Резьбовое сочленение обеспечивает плотное соединение частей разъёма.

Технические и эксплуатационные особенности

Соединители ШР с условным размером 32 могут выдерживать рабочее напряжение до 850 вольт переменного и постоянного тока, а частота сигнала достигает 3 мегагерц. Токовая нагрузка на один контакт зависит от диаметра контакта и конструкции и может находиться примерно в диапазоне от нескольких ампер до десятков ампер. Это позволяет применять ШР32 в цепях питания и сигналов.

Климатические и механические свойства делают изделие пригодным для эксплуатации в жёстких условиях. Диапазон рабочих температур составляет примерно от минус 60 до плюс 100 градусов Цельсия. Число сочленений-расчленений составляет порядка нескольких сотен циклов, что обеспечивает надёжность при многократном подключении и отключении.

Области применения

Благодаря своим характеристикам ШР32 с кожухом КУ находит применение в следующих сферах:

• электро- и радиоаппаратура для соединения проводов и кабелей;
• соединение блоков и узлов внутри устройств;
• цепи питания и передачи сигналов;
• оборудование, работающее в условиях вибрации и механических нагрузок;
• эксплуатация в широком диапазоне температур, включая жёсткие климатические условия.

Артикул изделия — 41252. Категория — ШР32. Производитель в предоставленных данных не указан.
