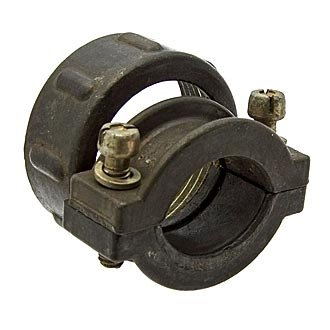

ШР32-ГАЙКА/НЕЭКРАН — это концевой элемент (гайка патрубка) для цилиндрических электрических соединителей серии ШР с условным размером корпуса 32, предназначенный для работы с неэкранированным кабелем.

Описание

Такая гайка используется в кабельных вилках или розетках соединителей ШР, обеспечивая фиксацию и герметизацию кабеля без экрана. Она имеет маркировку "Н" (неэкранированный), что отличает её от версии "Э" для экранированных кабелей. Устанавливается на прямой или угловой патрубок.

Применение

Гайка входит в состав низкочастотных соединителей ШР для электрических цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В. Подходит для общепромышленного исполнения по ТУ 6313-022-61929916-2015 или аналогичным, в условиях климатики УХЛ (умеренный и холодный климат).

Характеристики

Соединители с такой гайкой выдерживают вибрацию 1–5000 Гц, механические удары до 5000 м/с² и обеспечивают не менее 500 циклов соединений. Сопротивление изоляции — от 5000 МОм.
