Назначение изделия

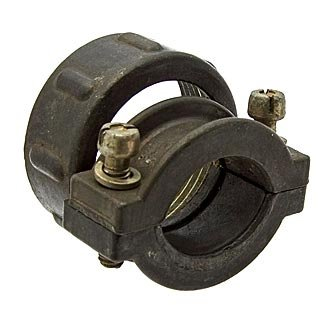

ШР32-ГАЙКА/ЭКРАН — это вспомогательный элемент электрических соединителей серии ШР32, предназначенный для организации герметичного и электромагнитно защищённого ввода экранированного кабеля в корпус разъёма. Изделие выполняет две основные функции: механическую фиксацию кабельного патрубка на корпусе разъёма посредством резьбового соединения и обеспечение непрерывности экрана кабеля с корпусом соединителя для подавления внешних электромагнитных помех. Элемент устанавливается на кабельные и блочные части разъёмов, где требуется надёжное закрепление экранированной оболочки и защита внутренних контактов от натяжения, скручивания и вибрационных нагрузок.

Буква «Э» в обозначении указывает на исполнение для экранированного кабеля, в отличие от модификаций с буквой «Н», предназначенных для неэкранированных проводников. Термин «ГАЙКА» обозначает резьбовой конструктивный элемент, накручиваемый на патрубок разъёма и создающий равномерное обжатие экранирующей оплётки или фольги между гайкой и корпусом. Такое техническое решение обеспечивает не только механическую прочность соединения, но и стабильный электрический контакт между металлической оплёткой кабеля и корпусом разъёма, что критически важно для соблюдения требований электромагнитной совместимости в промышленных и авиационных системах.

Подтверждённые особенности

Изделие ШР32-ГАЙКА/ЭКРАН относится к серии соединителей среднего размера 32 и обладает следующими эксплуатационными характеристиками, подтверждёнными техническими данными серии ШР32:

• Рабочее напряжение до 850 В в цепях постоянного и переменного тока.
• Номинальный ток до 35 А на один контакт.
• Диапазон рабочих частот от 3 до 5 МГц.
• Температурный диапазон эксплуатации от минус 60 °C до плюс 60 °C с допустимым перегревом контактов до плюс 110 °C.
• Устойчивость к вибрационным нагрузкам с частотой до 5000 Гц.
• Стойкость к ударным воздействиям с ускорением до 5000 м/с².
• Ресурс по числу сочленений и расчленений — до 500 циклов.

Резьбовая конструкция гайки обеспечивает равномерное распределение усилия затяжки по окружности экрана, исключая локальные повреждения оплётки. Материал и покрытие элемента подобраны с учётом необходимости длительного сохранения электрического контакта и защиты от коррозии в условиях повышенной влажности и перепадов температур. Совместимость изделия ограничена серией ШР32 и не распространяется на соединители других типоразмеров или производителей, если иное не подтверждено технической документацией.

Применение

ШР32-ГАЙКА/ЭКРАН используется в составе кабельных и блочных (приборных) разъёмов ШР32 при монтаже экранированных кабельных линий. Основные области применения включают авиационную технику, промышленное оборудование, приборостроение и другие отрасли, где требуется организация помехозащищённых цепей постоянного и переменного тока. Элемент устанавливается при сборке кабельной части разъёма перед подключением к ответной части, обеспечивая фиксацию кабельного ввода до начала эксплуатации.

Изделие применяется как при первичном монтаже разъёмов, так и при ремонте или замене кабельных вводов вышедших из строя соединителей. При этом артикул 80503 позволяет однозначно идентифицировать данную модификацию при заказе запасных частей и комплектующих. Наличие резьбовой гайки с экраном не требует применения дополнительных обжимных втулок или хомутов при условии правильной зачистки кабеля и раскладки экранирующей оплётки по наружной поверхности патрубка перед затяжкой гайки.
