Назначение и область применения

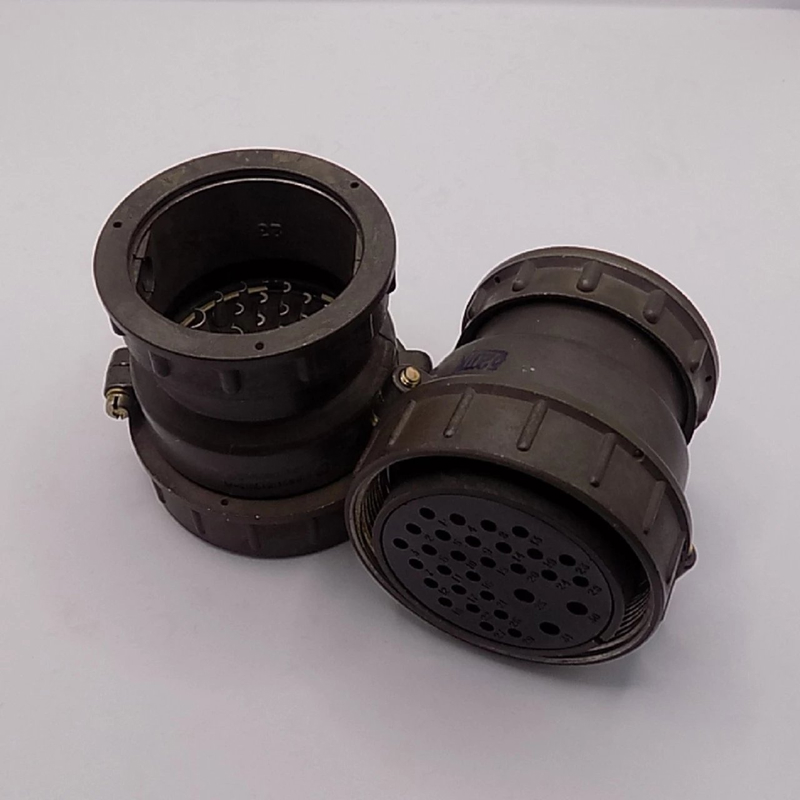

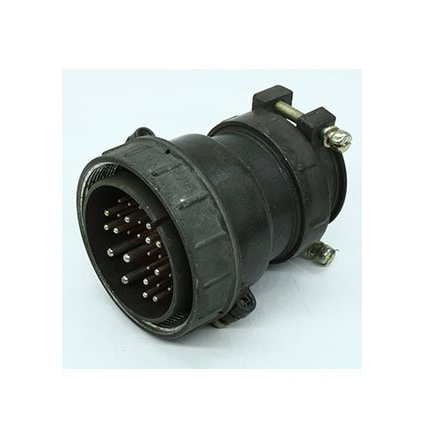

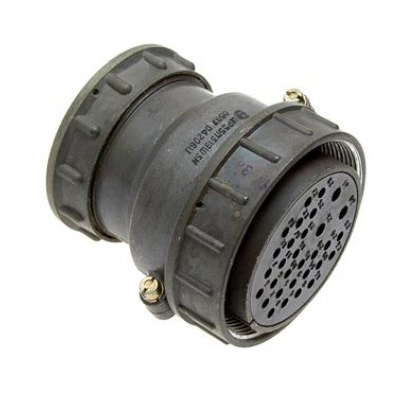

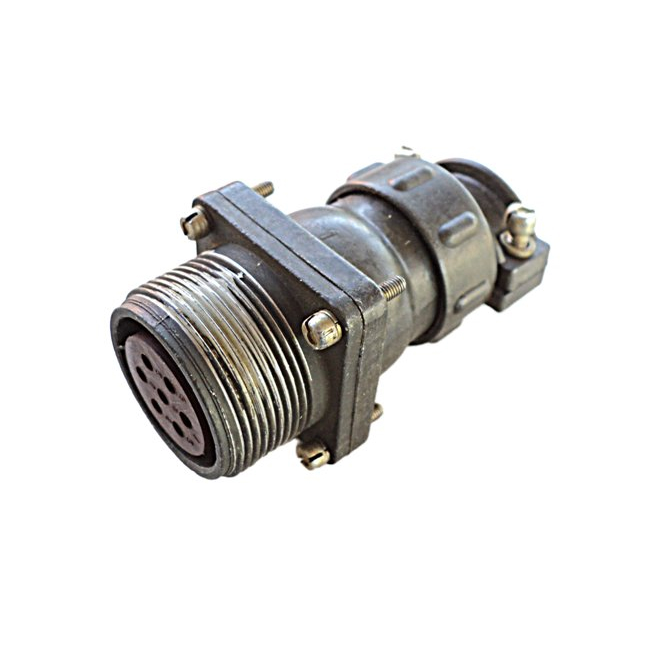

ШР31Г3Н «5» представляет собой кабельную вилку электрического соединителя серии ШР, предназначенную для коммутации электрических цепей в составе радиоэлектронной, радиотехнической и промышленной аппаратуры. Изделие обеспечивает надёжное разъёмное соединение кабелей с угловым патрубком и ориентировано на эксплуатацию в системах постоянного и переменного тока с частотой до нескольких мегагерц.

Соединитель относится к разъёмам общего назначения и рассчитан на применение в условиях, предъявляющих повышенные требования к устойчивости электрических контактов и механической прочности сочленения. Конструкция с угловым патрубком позволяет монтировать вилку в ограниченном пространстве, где прямой вывод кабеля затруднён или недопустим по компоновочным соображениям.

Конструктивные особенности и технические характеристики

Условное обозначение ШР31Г3Н расшифровывается следующим образом: ШР — тип соединителя, 31 — количество контактов, Г — вилка (штепсельная часть), 3 — сочетание контактов, Н — гайка патрубка для неэкранированного кабеля. Такая маркировка однозначно определяет исполнение изделия и его совместимость с ответной частью — кабельной или приборной розеткой серии ШР31.

Основные параметры изделия:

• Количество контактов — 31.
• Рабочий ток на контакт диаметром 1,5 мм — до 7 А.
• Количество циклов соединения и расчленения — 500.
• Наработка — не менее 1000 часов.
• Срок хранения — 15 лет.
• Сочленение — резьбовое.
• Поляризация — одношпоночная.

Габаритные размеры аналогичных моделей составляют около 67,5×104×101,9 мм. Резьбовое сочленение обеспечивает плотное и виброустойчивое соединение частей разъёма, а одношпоночная поляризация исключает неправильную ориентацию при стыковке и защищает контакты от повреждения.

Условия эксплуатации

Соединитель ШР31Г3Н «5» рассчитан на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. При этом допускаются кратковременные отклонения температуры до плюс 110 градусов Цельсия и до минус 60 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3·10 в минус четвёртой степени Па.

Вилка устойчива к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Это позволяет применять соединитель в аппаратуре, подверженной значительным механическим нагрузкам, включая вибрационные и ударные воздействия.

Подтверждённые особенности

Изделие относится к серии ШР советского и российского производства, что определяет его совместимость с широким парком ранее выпущенной аппаратуры. Приёмка «5» подтверждает прохождение изделием установленных процедур контроля качества в соответствии с требованиями, предъявляемыми к продукции данной категории.

Кабельная вилка с угловым патрубком и гайкой для неэкранированного кабеля предназначена для монтажа на кабель без экранирующей оплётки. Конструкция патрубка обеспечивает фиксацию кабеля и защиту мест пайки или обжима контактов от механических воздействий.

Применение

ШР31Г3Н «5» применяется в радиоэлектронной аппаратуре, радиотехнических устройствах и промышленном оборудовании, где требуется разъёмное соединение многопроводных кабельных линий с высокой плотностью контактов. Изделие подходит для монтажа в блоках питания, системах управления, измерительных комплексах и другом оборудовании, эксплуатируемом в жёстких климатических и механических условиях.
