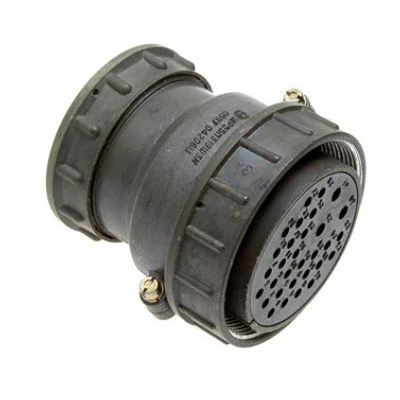

ШР31Г3

ШР31Г3, скорее всего, является сокращением для разъема ШР55П31ЭГ3 — это советский/российский герметичный электрический соединитель с 31 контактом. Он предназначен для надежного подключения в сложных условиях, включая военную и промышленную технику.

Основные характеристики

Разъем выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², а также механические удары до 5000 м/с² (одиночные) и 350 м/с² (многократные). Работает при температурах от -60°C до +60°C (с пиками до +110°C), в пониженном давлении до 1,3·10⁻⁴ Па и имеет ресурс 1000 часов наработки с 500 циклами соединений.

Типы исполнения

Существует розетка приборная (ШР55П31ЭГ3) для монтажа на панели и вилка кабельная (ШР55П31ЭГ3В) для подключения кабеля. Контакты диаметром 1,5 мм подходят для токов до 7 А в цепях постоянного и переменного тока.

Применение

Используется в авиации, судостроении и аппаратуре спецназначения благодаря высокой устойчивости к вибрациям, ударам и экстремальным условиям. Соответствует стандартам ОСТ В 11 0121-91 и ТУ ГЕО.364.107.

Описание

Назначение и область применения

ШР31Г3 представляет собой герметичный электрический соединитель с 31 контактом, предназначенный для работы в составе бортовой аппаратуры, промышленного оборудования и техники специального назначения. Изделие обеспечивает надёжное разъёмное подключение электрических цепей в условиях воздействия вибрации, механических ударов, пониженного атмосферного давления и широкого диапазона температур.

Соединитель применяется в авиационной технике, судостроении, аппаратуре связи и системах управления, где предъявляются повышенные требования к стабильности контакта и герметичности узла сочленения. Конструкция рассчитана на многократное соединение и разъединение, сохраняя заявленные электрические характеристики на протяжении всего срока эксплуатации в пределах назначенного ресурса.

Технические особенности и эксплуатационные параметры

Разъём ШР31Г3 спроектирован для работы в жёстких условиях внешней среды. Подтверждённые особенности исполнения включают следующие показатели:

Диапазон рабочих температур от минус 60°C до плюс 60°C, с допустимыми кратковременными повышениями до плюс 110°C;
Устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с²;
Стойкость к одиночным механическим ударам с ускорением до 5000 м/с² и многократным ударам до 350 м/с²;
Работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па;
Назначенный ресурс 1000 часов наработки при допустимом количестве циклов соединений не менее 500;
Контактные элементы диаметром 1,5 мм, рассчитанные на ток до 7 А в цепях постоянного и переменного напряжения.

Герметичное исполнение корпуса исключает проникновение влаги и пыли к контактным парам, что обеспечивает сохранение электрических параметров соединения при эксплуатации в неблагоприятных атмосферных условиях. Применённые конструктивные решения обеспечивают надёжную фиксацию ответных частей и защиту от самопроизвольного расчленения.

Варианты исполнения и монтаж

Изделие выпускается в двух основных вариантах конструктивного исполнения. Розетка приборная предназначена для установки на панели или корпусе оборудования с креплением через фланец. Ответная вилка кабельная рассчитана на монтаж на конце кабеля с последующей заделкой жил в контактные хвостовики. Контакты диаметром 1,5 мм обеспечивают совместимость с проводами соответствующего сечения при сборке жгута.

При выборе соединителя необходимо учитывать соответствие типов корпусов ответных частей и схему распайки контактов для конкретного применения. Конструкция узла сочленения предусматривает механическую ключевую ориентацию, исключающую неправильное соединение контактов.

Соответствие стандартам

Соединитель ШР31Г3 выполнен в соответствии с требованиями отраслевых стандартов ОСТ В 11 0121-91 и технических условий ГЕО.364.107. Применение нормативной документации подтверждает соответствие изделия установленным требованиям к электрическим соединителям для аппаратуры, эксплуатируемой в условиях повышенных механических и климатических нагрузок.
