Назначение и область применения

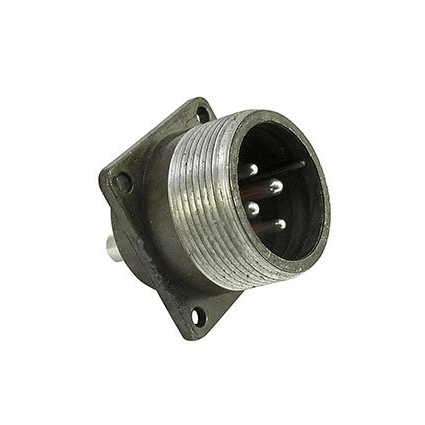

ШР30Ш1 представляет собой цилиндрический низкочастотный электрический соединитель (разъём) общего назначения из серии ШР. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе промышленного оборудования, контрольно-измерительной аппаратуры, электронных блоков и кабельных сборок. Соединитель обеспечивает механически прочное и электрически стабильное разъёмное соединение, необходимое при монтаже, наладке и эксплуатации технических систем.

Изделие относится к категории ШР30 и имеет артикул 9887. Конструкция рассчитана на многократное сочленение и расчленение без потери рабочих характеристик, что делает разъём пригодным для использования в системах, требующих периодического обслуживания или замены отдельных узлов.

Подтверждённые технические особенности

Соединители серии ШР, включая модель ШР30Ш1, рассчитаны на работу при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. Допустимый температурный диапазон окружающей среды составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Кратковременный нагрев контактов возможен до плюс 110 градусов Цельсия. Разъём сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени паскаля.

Минимальная наработка изделия превышает 1000 часов. Количество циклов сочленения-расчленения достигает 500. Эти показатели подтверждают пригодность соединителя для длительной эксплуатации в составе ответственного оборудования.

Конструкция и обозначение

В обозначении ШР30Ш1 заложены ключевые конструктивные признаки:

• условный размер корпуса — 30;
• литера «Ш» указывает на исполнение в виде розетки;
• цифра «1» обозначает сочетание контактов, принятое для данной модификации.

Соединитель выполнен в цилиндрическом корпусе и ориентирован на герметичное соединение кабелей без экранирования. Конструкция не предполагает наличия экранирующей оплётки, что определяет сферу применения изделия в цепях, где экранирование не требуется.

Модификации серии ШР

Серия ШР включает несколько вариантов исполнения, расширяющих возможности монтажа и компоновки аппаратуры. Среди модификаций выделяются соединители типа ШР32П10НШ1 и ШР32СК10НШ1, которые отличаются количеством контактов (например, 10) и конструктивным исполнением: прямой патрубок, вилка или блочная часть для установки на приборы. Такое разнообразие обеспечивает универсальность серии при построении кабельных сетей и внутриблочных соединений.

ШР30Ш1 применяется в авиационной технике, машиностроении и электронике. Изделие подходит для построения надёжных электрических соединений в условиях, где важны стабильность контакта, механическая прочность и устойчивость к внешним воздействиям в пределах заявленных характеристик.
