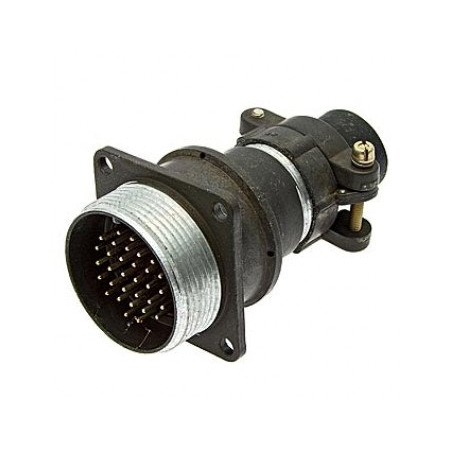

Соединители ШР30 — это цилиндрические низкочастотные штепсельные разъёмы серии ШР с условным размером корпуса 30 (в стандартной номенклатуре ШР размеры корпусов: 12, 16, 20, 28, 32 , 36, 40, 48, 55, 60; размер 30 не входит в стандартный ряд, поэтому под «ШР30» обычно подразумевают разъём ШР с 30 контактами , а не с корпусом размера 30).
Основные характеристики соединителей ШР (с 30 контактами)
| Параметр | Значение |
|---|---|
| Тип | Негерметичный цилиндрический штепсельный разъём объемного монтажа |
| Число контактов | 30 (общее количество контактов в соединителе) |
| Частотный диапазон | До 3 МГц (низкочастотный) |
| Рабочее напряжение | До 850 В (амплитудное значение) для постоянного и переменного тока |
| Максимальный ток на контакт | 20–200 А (зависит от диаметра контакта) |
| Вид сочленения | Резьбовое |
| Поляризация корпуса | Одношпоночная |
| Покрытие контактов | Серебро или никель |
| Монтаж | Объемный, пайкой |
| Климатическое исполнение | УХЛ |
| Тип корпуса | Блочный (приборный) или кабельный |
| Минимальная наработка | 1000 часов |
| Число сочленений–расчленений | 500 циклов |
| Срок сохраняемости | Не менее 15 лет |
Назначение и применение
Соединители ШР с 30 контактами предназначены для:
соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков)
применения в электро- и радиоаппаратуре
внутреннего и наружного монтажа в радиоэлектронной и радиотехнической аппаратуре
работы в цепях постоянного и переменного тока
Конструкция
Соединители ШР состоят из двух частей:
вилка (блочная или кабельная)
розетка (блочная или кабельная)
Возможные исполнения монтажной части:
без патрубка
с прямым патрубком
с угловым патрубком
Разъёмы серии ШР широко используются в промышленной радиоэлектронной аппаратуре благодаря надёжному резьбовому сочленению, хорошей токовой нагрузке и длительному сроку службы.
