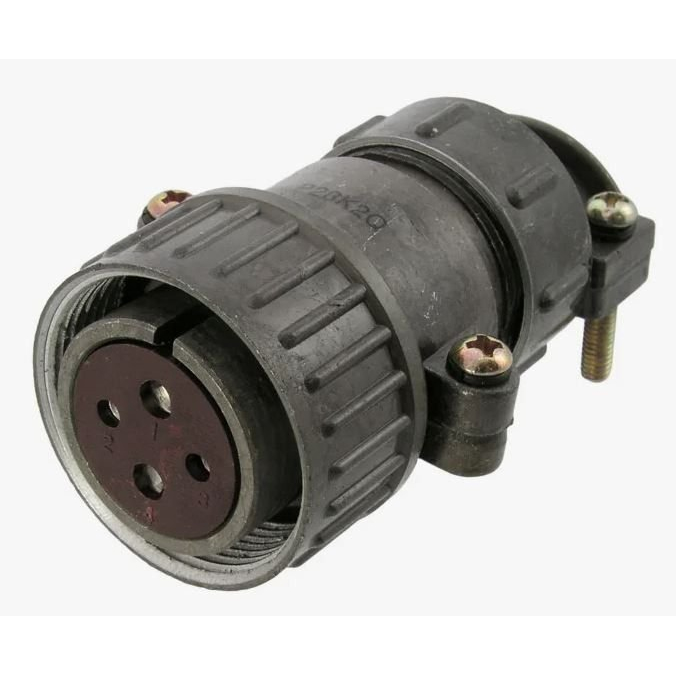

ШР28П4НШ5 — это низкочастотный цилиндрический разъём (розетка) кабельного исполнения из серии ШР, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3–6 МГц при напряжении до 850 В.

Назначение и применение

Разъём используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре общего назначения. Применяется в условиях умеренного холодного климата (климатическое исполнение УХЛ).

Конструкция и маркировка

• Тип : розетка кабельная неэкранированная с прямым патрубком и гайкой для неэкранированного кабеля.

• Условный размер корпуса : 28.

• Количество контактов : 4.

• Сочетание контактов (вариант 5) : 2 контакта диаметром 2,5 мм и 2 контакта диаметром 3,5 мм.

• Тип контактов : гнездо (круглые, извлекаемые).

• Метод сочленения : резьбовой (шаг резьбы накидной гайки M33×1,5 мм).

• Монтаж : объёмный, электрическое присоединение — пайка.

Электрические параметры

• Рабочее напряжение : до 850 В (амплитудное значение).

• Максимальный ток на контакт :

  • 25–35 А для контактов Ø 2,5 мм,

  • 35–50 А для контактов Ø 3,5 мм (в зависимости от исполнителя).

• Максимальный ток на разъём : до 150 А.

• Сопротивление контактов : не более 2 мОм (Ø 2,5 мм) и 1,5 мОм (Ø 3,5 мм).

• Сопротивление изоляции : не менее 5000 МОм.

• Диапазон частот : до 3 МГц (по некоторым данным — до 6 МГц).

Материалы и покрытие

• Материал корпуса : алюминиевый сплав (покрытие — оксидирование, цвет серый) или металл/карболит в зависимости от исполнения.

• Материал изолятора : термопластик или карболит (цвет коричневый).

• Материал контактов : латунь или медь.
