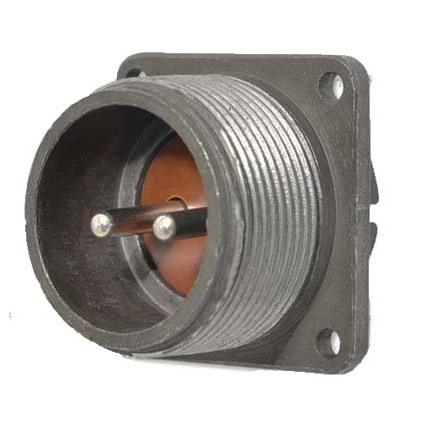

ШР28П2ЭШ7 Вилка блочн.

ШР28П2ЭШ7 — это блочная (приборная) вилка цилиндрического низкочастотного соединителя серии ШР, рассчитанная на 2 контакта и резьбовое сочленение.

Что означает обозначение

• ШР — тип соединителя серии ШР.

• 28 — условный размер корпуса.

• П2 — блочное исполнение, 2 контакта.

• ЭШ7 — контактный набор с 2 контактами диаметром 3,5 мм, с серебряным покрытием контактов.

Основные особенности

• Соединитель предназначен для работы в электрических цепях постоянного и переменного тока.

• Сочленение у него резьбовое, а поляризация корпуса — одношпоночная.

• Исполнение блочное означает, что это приборная часть без патрубка.

• Тип монтажа — объемный, с пайкой.

• Герметичность у исполнения не предусмотрена.

Технические характеристики

• Номинальное напряжение — до 850 В.

• Рабочий ток — до 50 А на контакт, в зависимости от исполнения и условий применения.

• Рабочая температура — от -60 до +60 °C.

• Сопротивление изоляции — не менее 5000 МОм.

• Сопротивление контактов — не более 0,75 мОм.

Конструктивно

Корпус у таких соединителей обычно алюминиевый, изолятор — карболитовый, контакты — штырьевые, с серебря
