| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
9729ШР28П7ЭГ9Н ВИЛКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | |||||
9745ШР28П7ЭШ9 РОЗЕТКИ | «5» |  | ПОД ЗАКАЗ | |||||
9857ШР28У7НШ7 РОЗЕТКИ | «5» |  | ПОД ЗАКАЗ | |||||
9873ШР28У7ЭГ9Н ВИЛКИ КАБЕЛЬНЫЕ УГЛОВЫЕ | «5» |  | ПОД ЗАКАЗ | |||||
80031ШР28П7НГ9 ВИЛКИПроизводитель: Элекон |  | > 800 шт. | ||||||
80518ШР28У7НГ9 ВИЛКИ КАБЕЛЬНЫЕ УГЛ (Н) | Год: 91 |  | > 100 шт. | |||||

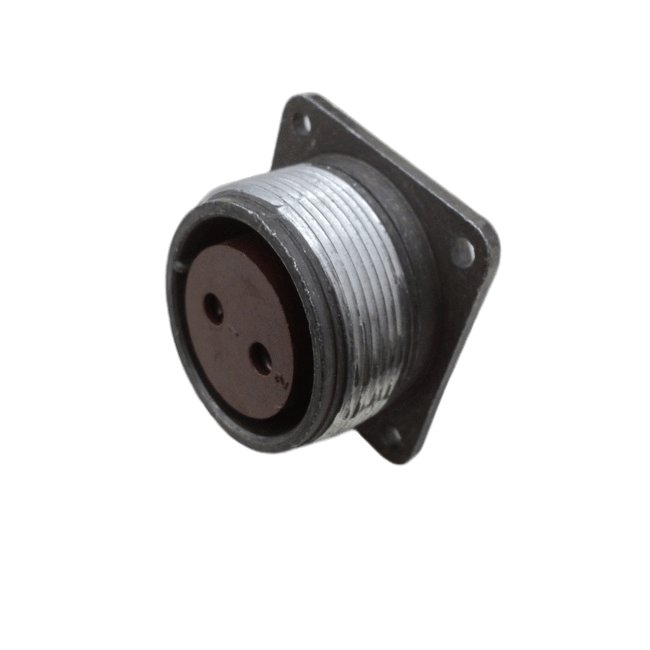

80534ШР28ПК2ЭГ7 РОЗЕТКИ БЛОЧНЫЕ С КОЖУХОМ | Год: 91, «5» |  | > 740 шт. | |||||
80550ШР28П7НГ9 ВИЛКИ КАБЕЛЬНЫЕ (Н) | Год: 89 |  | > 30 шт. | |||||
21225ШР28П7ЭШ9-К РОЗЕТКИПроизводитель: Элекон | Год: 2017-19 |  | > 6 шт. | |||||
80032ШР28П4НШ5 РОЗЕТКИ |  | > 17 шт. | ||||||
80519ШР28У7НГ9 ВИЛКИ КАБЕЛЬНЫЕ УГЛ (Н) | Год: 92 |  | > 75 шт. | |||||
80535ШР28ПК2ЭГ7 РОЗЕТКИ БЛОЧНЫЕ С КОЖУХОМ | Год: 92, «5» |  | > 720 шт. | |||||
80551ШР28П7НГ9 ВИЛКИ КАБЕЛЬНЫЕ (Н) | Год: 92 |  | > 394 шт. | |||||
9635ШР28П4ЭГ5Н РОЗЕТКИ |  | ПОД ЗАКАЗ | ||||||
9699ШР28П7ЭГ7 ВИЛКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | ||||||
80033ШР28П2НГ7 ВИЛКИ |  | > 49 шт. | ||||||
80520ШР28У7НГ9 ВИЛКИ КАБЕЛЬНЫЕ УГЛОВЫЕ | Год: 88, «5» |  | > 75 шт. | |||||
80536ШР28П7ЭШ9 РОЗЕТКИ КАБЕЛЬНЫЕПроизводитель: Элекон | Год: 2017, «5» |  | > 103 шт. | |||||
80552ШР28П7НГ9 ВИЛКИ КАБЕЛЬНЫЕ | Год: 89-91, «5» |  | > 131 шт. | |||||
9620ШР28П4НГ5 ВИЛКИ (АНАЛОГ) |  | ПОД ЗАКАЗ | ||||||
9668ШР28П6ЭШ5 РОЗЕТКИ КАБЕЛЬНЫЕ |  | ПОД ЗАКАЗ | ||||||
9748ШР28П7ЭШ9-К РОЗЕТКИ КАБЕЛЬНЫЕ | «5» |  | ПОД ЗАКАЗ | |||||
9828ШР28У4НГ5 ВИЛКИ КАБЕЛЬНЫЕ УГЛОВЫЕ |  | ПОД ЗАКАЗ | ||||||
80505ШР28У7ЭШ9 РОЗЕТКИ КАБЕЛЬНЫЕ | Год: 89, «5» |  | > 168 шт. | |||||
80521ШР28У7НГ9 ВИЛКИ КАБЕЛЬНЫЕ УГЛОВЫЕ | Год: 90, «5» |  | > 25 шт. |
Соединители ШР28— это низкочастотные цилиндрические штепсельные разъемы российского производства, предназначенные для соединения электрических цепей постоянного и переменного тока.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное) |
| Частота тока | до 3 МГц |
| Диаметр корпуса | 28 мм |
| Количество контактов | от 1 до 47 (для ШР28: 2, 4, 7 — диаметром от 1,5 до 5,5 мм) |
| Максимальный ток на контакт | до 200 А (в зависимости от типоразмера) |
| Покрытие контактов | серебро (также никель) |
| Материал корпуса | карболитовое основание + металлический или пластмассовый корпус |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Степень герметичности | негерметичный (ШР); есть герметичная версия ШРГ |
| Монтаж | пайка, объемный монтаж |
| Климатическое исполнение | УХЛ |
| Рабочая температура | от −60 °C до +60 °C |
| Количество циклов сочленения | 500 |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Конструкция и виды
Соединитель состоит из двух частей:
Вилка(приборная/блочная или кабельная)
Розетка(приборная/блочная или кабельная)
Виды исполнений:
Блочная (приборная)— без патрубка, с прямым или угловым патрубком
Кабельная— с прямым или угловым патрубком для монтажа с экранированными или неэкранированными кабелями
Назначение и применение
ШР28 используются для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Они применяются в оборудовании, требующем надежного разъёмного соединения при напряжении до 850 В и частоте до 3 МГц.
