| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
80033ШР28П2НГ7 ВИЛКИ |  | > 49 шт. | ||||||
80032ШР28П4НШ5 РОЗЕТКИ |  | > 17 шт. | ||||||
80031ШР28П7НГ9 ВИЛКИПроизводитель: Элекон |  | > 800 шт. | ||||||
41232ШР28П7ЭШ9 ВИЛКИ | Год: 92, «5» |  | > 125 шт. | 1200 ₽ | ||||
41233ШР28П7ЭШ9 ВИЛКИ | Год: 78-87, «5» | | > 13 шт. | 1200 ₽ | ||||
80030ШР28П7ЭШ9 ВИЛКИПроизводитель: Элекон |  | > 169 шт. | ||||||
41234ШР28П7ЭШ9 РОЗЕТКИ | Год: 90-91, «5» |  | > 46 шт. | 1200 ₽ | ||||
41235ШР28ПК4НШ5 ВИЛКИ | Год: 83-87, «1» |  | > 35 шт. | 1200 ₽ | ||||
41236ШР28ПК7НГ9 РОЗЕТКИ | Год: 74-88, «5» |  | > 13 шт. | 900 ₽ | ||||
41237ШР28ПК7НШ9 ВИЛКИ | Год: 92, «5» |  | > 46 шт. | 1200 ₽ | ||||
80029ШР28ПК7НШ9 ВИЛКИ |  | > 94 шт. | ||||||
41238ШР28ПК7ЭГ9 РОЗЕТКИ | Год: 91, «5» |  | > 15 шт. | 900 ₽ | ||||
41239ШР28ПК7ЭШ9 ВИЛКИ | Год: 92, «5» |  | > 49 шт. | 900 ₽ | ||||
41240ШР28ПК7ЭШ9 ВИЛКИ | Год: 73-86, «5» |  | > 61 шт. | 650 ₽ | ||||
41241ШР28У4НШ5 РОЗЕТКИ | Год: 92, «5» |  | > 101 шт. | 1200 ₽ | ||||
41242ШР28У4НШ5 РОЗЕТКИ | Год: 92, «5» |  | > 24 шт. | 1200 ₽ | ||||
41243ШР28У4НШ5-К РОЗЕТКИ | Год: 06-16, «5» |  | > 23 шт. | 2400 ₽ | ||||
41244ШР28У7НГ9 ВИЛКИ | Год: 90-92, «1» |  | > 36 шт. | 650 ₽ | ||||
80027ШР28У7НГ9 ВИЛКИПроизводитель: Элекон |  | > 248 шт. | ||||||
80028ШР28У7НГ9 ВИЛКИ |  | > 252 шт. | ||||||
41245ШР28У7НШ9 РОЗЕТКИ | Год: 91-93, «5» |  | > 128 шт. | 900 ₽ | ||||
41246ШР28У7НШ9 РОЗЕТКИ | Год: 85-86, «5» |  | > 278 шт. | 900 ₽ | ||||

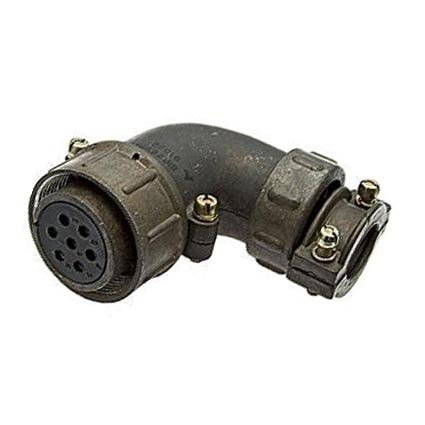

41247ШР28У7НШ9 РОЗЕТКИ | Год: 2012, «1» |  | > 118 шт. | 1500 ₽ | ||||
80026ШР28У7НШ9 РОЗЕТКИПроизводитель: Элекон |  | > 31 шт. | ||||||
41248ШР28У7НШ9Н РОЗЕТКИ | Год: 91-92, «1» |  | > 36 шт. | 900 ₽ |
Соединители ШР28— это низкочастотные цилиндрические штепсельные разъемы российского производства, предназначенные для соединения электрических цепей постоянного и переменного тока.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В (амплитудное) |
| Частота тока | до 3 МГц |
| Диаметр корпуса | 28 мм |
| Количество контактов | от 1 до 47 (для ШР28: 2, 4, 7 — диаметром от 1,5 до 5,5 мм) |
| Максимальный ток на контакт | до 200 А (в зависимости от типоразмера) |
| Покрытие контактов | серебро (также никель) |
| Материал корпуса | карболитовое основание + металлический или пластмассовый корпус |
| Тип сочленения | резьбовое |
| Поляризация | одношпоночная |
| Степень герметичности | негерметичный (ШР); есть герметичная версия ШРГ |
| Монтаж | пайка, объемный монтаж |
| Климатическое исполнение | УХЛ |
| Рабочая температура | от −60 °C до +60 °C |
| Количество циклов сочленения | 500 |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Конструкция и виды
Соединитель состоит из двух частей:
Вилка(приборная/блочная или кабельная)
Розетка(приборная/блочная или кабельная)
Виды исполнений:
Блочная (приборная)— без патрубка, с прямым или угловым патрубком
Кабельная— с прямым или угловым патрубком для монтажа с экранированными или неэкранированными кабелями
Назначение и применение
ШР28 используются для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Они применяются в оборудовании, требующем надежного разъёмного соединения при напряжении до 850 В и частоте до 3 МГц.
