Назначение изделия

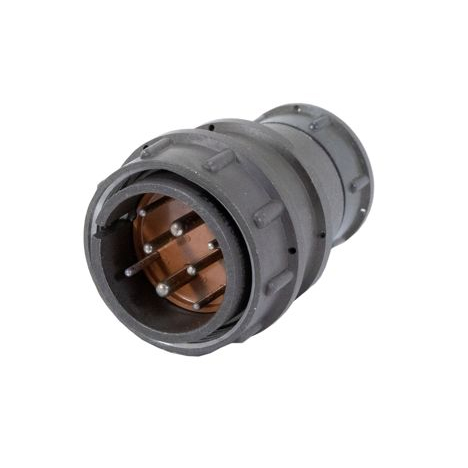

ШР28У7НШ9Н — кабельная розетка серии ШР, предназначенная для применения в радио- и электронной аппаратуре в качестве соединителя общего назначения. Изделие обеспечивает соединение и разъединение электрических цепей в блоках, узлах и кабелях при допустимых напряжениях и токах, типичных для промышленной и радиотехнической аппаратуры.

Розетка относится к негерметичным соединителям климатического исполнения УХЛ, то есть рассчитана на эксплуатацию в условиях умеренного и холодного климата. Конструктивное исполнение с угловым патрубком упрощает подводку кабеля при монтаже в ограниченном пространстве.

Расшифровка обозначения

Маркировка ШР28У7НШ9Н построена по правилам, принятым для данной серии соединителей, и содержит сведения о типе, размере корпуса, числе контактов и варианте исполнения.

• ШР — тип соединителя (штепсельный разъём).
• 28 — условный размер корпуса.
• У — конструктивное исполнение: с угловым патрубком.
• 7 — количество контактов.
• Н — предназначен для неэкранированного кабеля (вид гайки патрубка).
• Ш — розетка (кабельная часть).
• 9 — сочетание контактов, то есть расположение и тип контактов.
• Н на конце — обозначение исполнения или модификации, например технологии изготовления либо варианта контактов.

Подтверждённые технические особенности

Ниже приведены характеристики, указанные для данного исполнения соединителя. Значения относятся именно к этой модификации и не должны переноситься на другие изделия серии без проверки.

• Количество контактов: 7 штук диаметром 2,5 мм.
• Тип соединителя: негерметичный, климатическое исполнение УХЛ.
• Максимальное напряжение: до 850 В в цепях постоянного и переменного тока частотой до 3 МГц (амплитудное значение).
• Токовые параметры: допустимый рабочий ток до 25 А; максимальная токовая нагрузка на соединитель — до нескольких десятков ампер.
• Материал контактов: серебро и никель, что обеспечивает низкое переходное сопротивление и коррозионную стойкость.
• Сопротивление контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Рабочий диапазон температур: обычно от минус 60 градусов Цельсия до плюс 110 градусов Цельсия, включая перегрев контактов.

Возможность работы при амплитудном значении напряжения до 850 В и частоте до 3 МГц делает розетку пригодной для цепей питания и сигнальных цепей радиотехнической аппаратуры. Пониженный рабочий ток по отношению к предельной нагрузке на контакт объясняется требованиями надёжности и нагрева в составе конкретного исполнения.

Применение и условия эксплуатации

Изделие применяется в электрических цепях постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Типовые задачи — соединение кабелей, проводов, блоков и узлов, где требуется надёжный контакт при допустимых перепадах температуры.

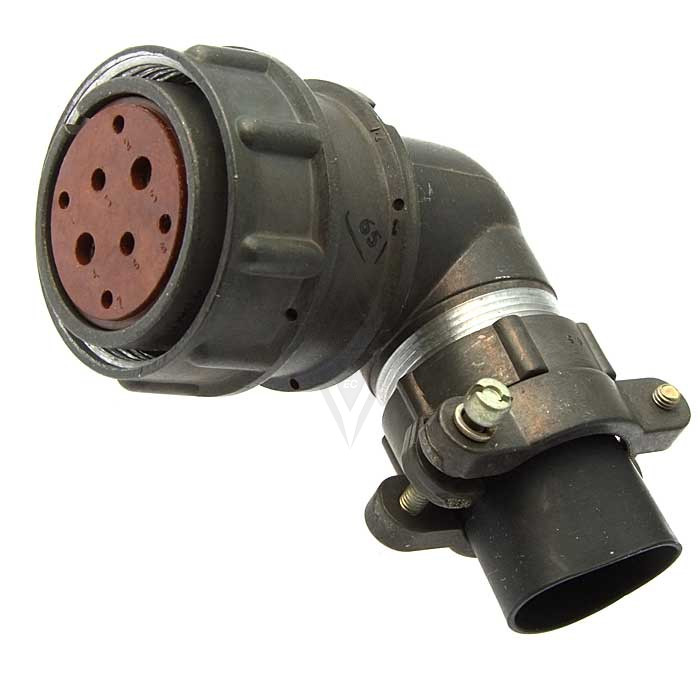

Угловой патрубок делает розетку удобной для монтажа в шкафах, пультах и приборных панелях: кабель подводится под углом, что снижает нагрузку на изгиб и экономит место внутри корпуса. Исполнение для неэкранированного кабеля подходит для цепей, где экранирование не требуется.

Для правильного подбора соединителя учитывают число и диаметр контактов, допустимое напряжение и ток, а также климатическое исполнение. Розетка ШР28У7НШ9Н совместима с ответными частями соответствующего типоразмера серии ШР с тем же сочетанием контактов.

Приёмка и год выпуска

В карточке товара указана приёмка «1», что подтверждает прохождение установленной приёмочной процедуры для данного изделия. Год выпуска — 91-92. Эти сведения относятся к конкретной поставляемой партии и приведены в характеристиках VirtueMart.

Артикул изделия — 41248, категория — ШР28. Производитель в данных о товаре не указан.
