Назначение соединителя

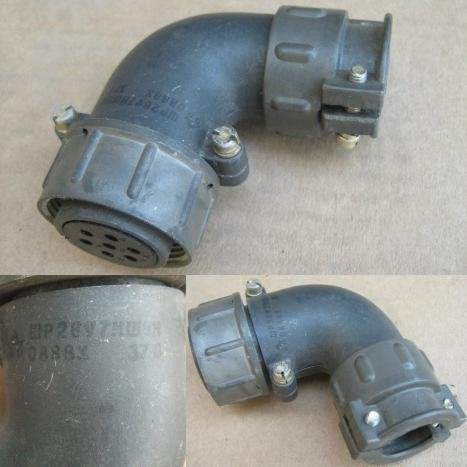

ШР28У7НШ9Н «5» представляет собой низкочастотный цилиндрический электрический соединитель в розеточном исполнении российского производства. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Конструктив рассчитан на работу с напряжением до 850 В при максимальной токовой нагрузке 25 А на один контакт. Соединитель обеспечивает стабильное электрическое соединение в аппаратуре общепромышленного назначения, измерительных приборах и распределительных системах, где требуется разъёмное подключение кабельных линий с защитой от механических воздействий и влияния внешней среды.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР28У7НШ9Н содержит полную информацию о конструктивном исполнении изделия:

• ШР — соединитель цилиндрический общего назначения;
• 28 — условный диаметр корпуса 28 мм;
• У — приборное исполнение без патрубка;
• 7 — количество контактов, диаметр каждого контакта 2,5 мм;
• Н — покрытие контактов никелем;
• Ш — розетка;
• 9 — кабельное исполнение с угловым патрубком и гайкой для неэкранированного кабеля;
• Н — дополнительное никелевое покрытие.

Розеточное исполнение с угловым патрубком позволяет выполнять подключение кабеля под углом, что удобно при компоновке аппаратуры в ограниченном пространстве. Гайка обеспечивает надёжную фиксацию неэкранированного кабеля и предотвращает его выдёргивание из зоны контактов.

Технические параметры

Соединитель ШР28У7НШ9Н «5» обладает следующими подтверждёнными электрическими и механическими характеристиками:

• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений и расчленений — до 500 циклов;
• минимальная наработка — 1000 часов;
• вибрационная устойчивость — диапазон частот от 1 до 5000 Гц при ускорении до 30g;
• диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия;
• допустимая смена температур — до плюс 110 градусов Цельсия;
• работа при пониженном атмосферном давлении — до 1,3 на 10 в минус четвёртой степени Па;
• срок сохраняемости — 15 лет.

Условия эксплуатации и применение

Климатическое исполнение УХЛ2 допускает использование соединителя в районах с умеренным и холодным климатом. Изделие предназначено для внутреннего монтажа. Допускается наружное размещение при обязательной защите от прямого попадания дождя, пыли и солнечных лучей. Конструкция рассчитана на многократное сочленение и расчленение с сохранением электрических параметров в пределах заявленных характеристик. Соединитель применяется в низкочастотных силовых и сигнальных цепях, где требуется разъёмное соединение с угловым выводом кабеля и гайкой для фиксации неэкранированного проводника. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данного типа соединителей.
