Назначение

ШР28У7НШ9 — это кабельная розетка, входящая в состав соединителей общего назначения серии ШР и предназначенная для эксплуатации в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для соединения и разъединения электрических цепей, проводов и кабелей, обеспечивая надёжную коммутацию как в цепях постоянного, так и в цепях переменного тока.

Розетка является ответной частью соединителя: конструктивно узел состоит из двух частей — вилки и розетки, которые сочленяются между собой. Такое исполнение позволяет использовать изделие в составе разъёмных соединений, где требуется периодическое подключение и отключение кабельных линий без демонтажа аппаратуры.

Подтверждённые особенности

Ниже перечислены характеристики, заявленные для данной модели. Все значения приведены в соответствии с описанием изделия.

• Тип соединителя — ШР, условный размер корпуса — 28.
• Количество контактов — 7, сочетание контактов — 9.
• Рабочий ток — до 25 А.
• Максимальное рабочее напряжение — 850 В постоянного тока.
• Рабочая частота — до 3 МГц.
• Материал контактов — серебро.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Температурный диапазон эксплуатации — от минус 60 °С до плюс 60 °С.
• Габаритные размеры — 76,4 на 78 на 38,5 мм.

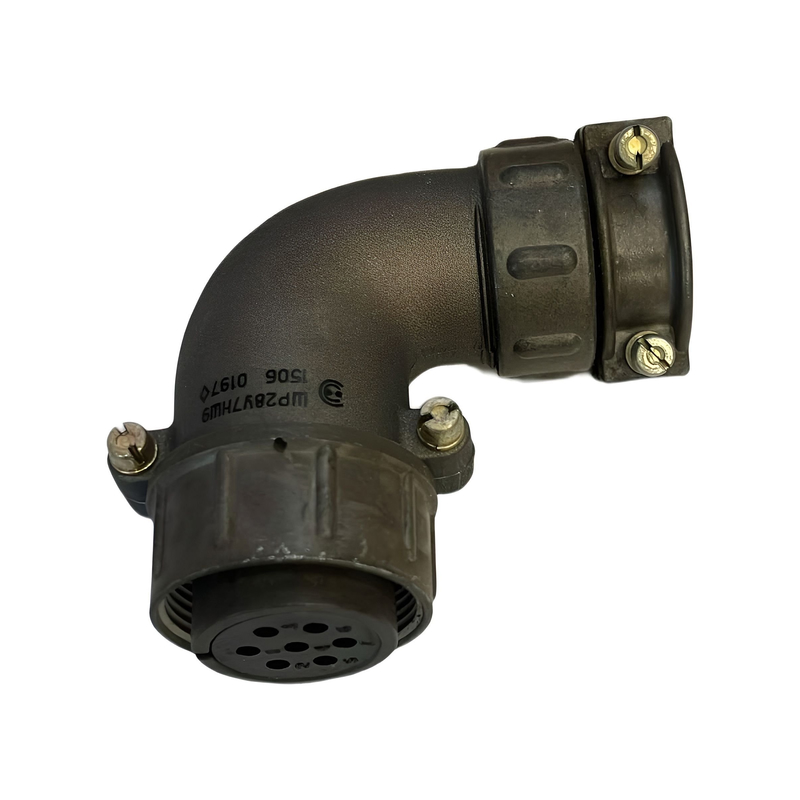

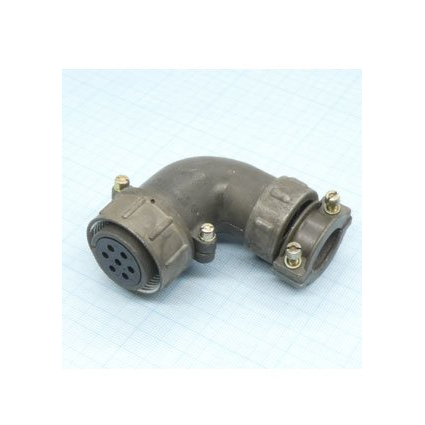

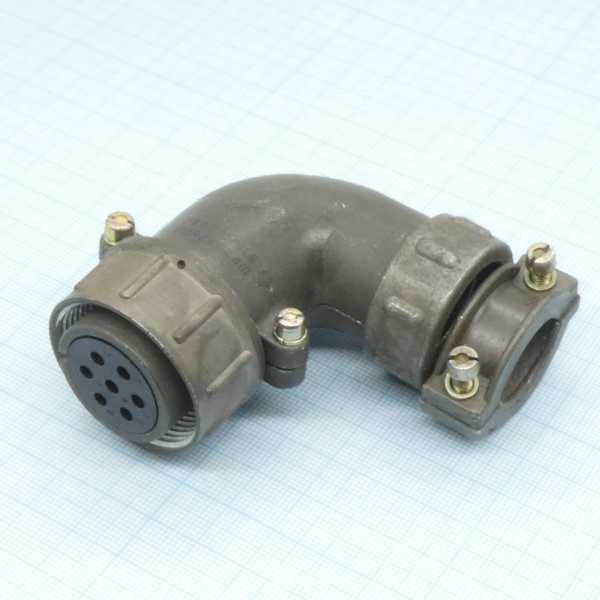

Отдельного внимания заслуживает угловой патрубок розетки. Такое исполнение корпуса упрощает монтаж в ограниченных пространствах и позволяет более эффективно организовать прокладку кабеля внутри аппаратуры. Механическое соединение частей разъёма обеспечивается резьбовым сочленением, что даёт устойчивость к вибрациям и механическим ударам.

Применение и условия эксплуатации

Розетка ШР28У7НШ9 используется в электроаппаратуре для подключения проводов и кабелей, в том числе в условиях, где возможны вибрационные нагрузки и механические удары. Благодаря широкому температурному диапазону изделие пригодно для работы в составе техники, эксплуатируемой при пониженных и повышенных температурах в пределах заявленных значений.

Малые значения сопротивления контактов и высокое сопротивление изоляции позволяют применять соединитель в цепях с рабочим током до 25 А и напряжением до 850 В постоянного тока, а также в цепях переменного тока. Рабочая частота до 3 МГц делает изделие пригодным для использования в радиотехнических устройствах соответствующего диапазона.

Долговечность

Заявленный срок службы розетки составляет не менее 15 лет, а гарантированная наработка в различных режимах эксплуатации — до 1000 часов. Это делает ШР28У7НШ9 надёжным выбором для использования в различных технических системах, где важны стабильность контакта и продолжительный ресурс работы.

Комплектация и происхождение

Изделие поставляется как самостоятельная единица товара — розетка серии ШР28. Сведения о комплекте поставки, стране производства, сертификатах и наличии дополнительных элементов в предоставленных данных не указаны, поэтому уточнять их следует отдельно у поставщика. Год, указанный в характеристиках, — 2014.
