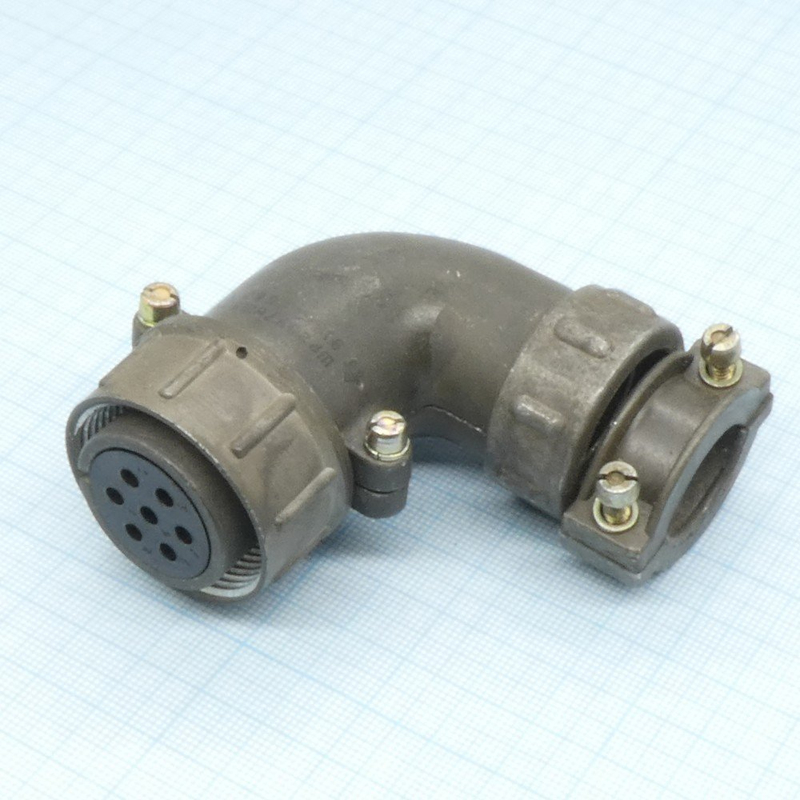

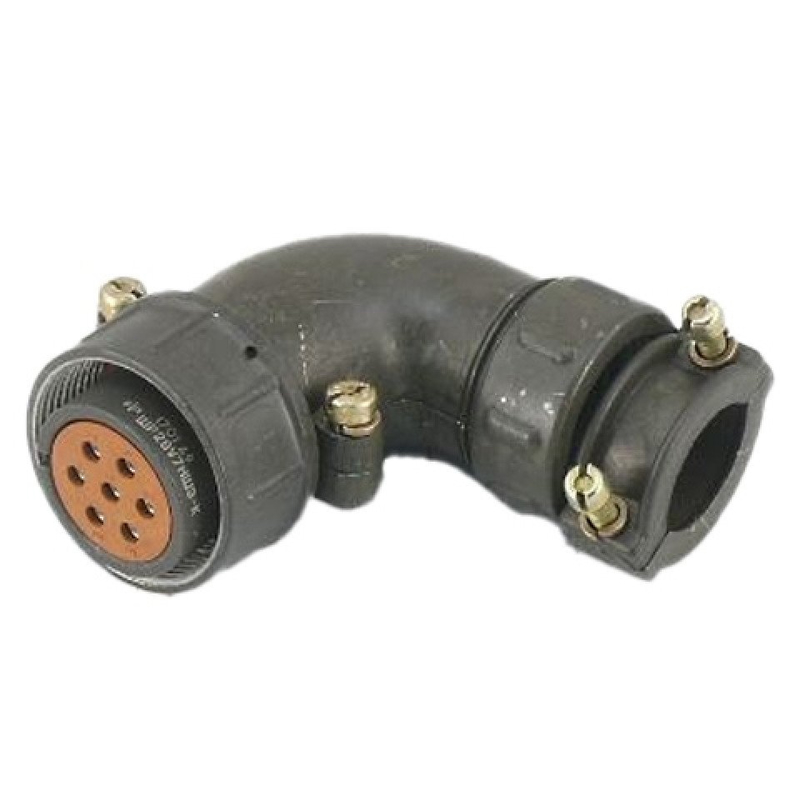

ШР28У7НШ9 — это кабельная угловая розетка серии ШР, предназначенная для надежного соединения в электрических цепях промышленной и радиоэлектронной аппаратуры. Она используется как часть низкочастотных цилиндрических соединителей общего назначения с резьбовым сочленением.

Основные характеристики

Розетка имеет 7 контактов с сочетанием №9 и угловой патрубок (У) для удобного кабельного монтажа. Гайка патрубка типа Н предназначена для неэкранированного кабеля, корпус условного размера 28 с габаритами Dmax 38,5 мм, D1 М33х1,5, Lmax 80 мм. Работает при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц в диапазоне температур от -60 до +100 °С, ток до 25 А.

Назначение и конструкция

Соединители ШР применяются в цепях постоянного и переменного тока для радиоэлектронной и радиотехнической техники. Розетка выполнена из металла с карболитовым изолятором, контакты покрыты серебром, поляризация одношпоночная, возможна пылебрызгозащита с резиновыми кожухами. Условное обозначение расшифровывается как ШР (тип), 28 (размер), У (угловой патрубок), 7 (контакты), Н (гайка для неэкранированного кабеля), Ш (розетка), 9 (сочетание).
