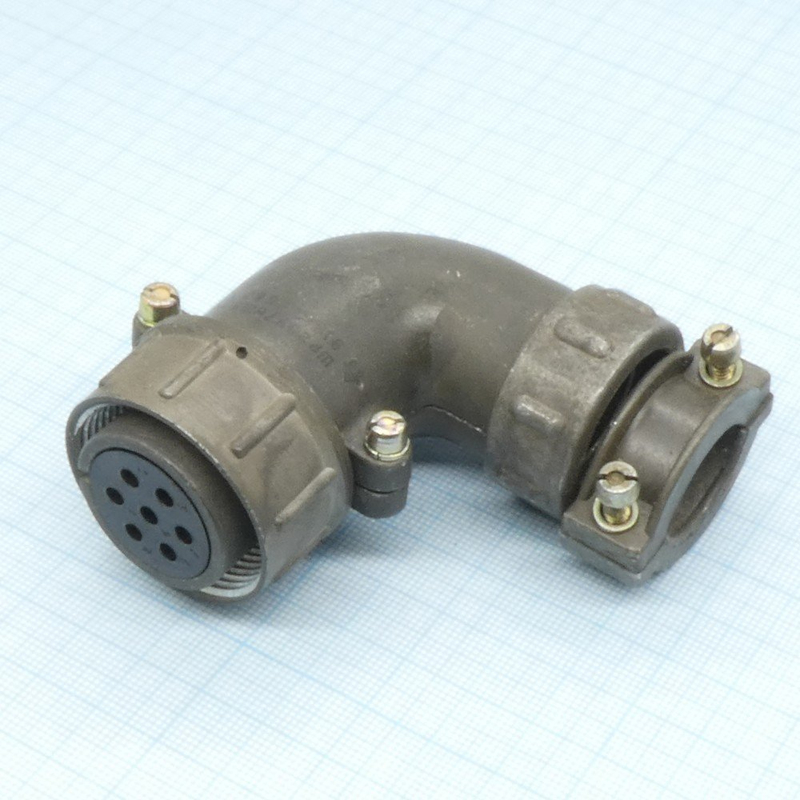

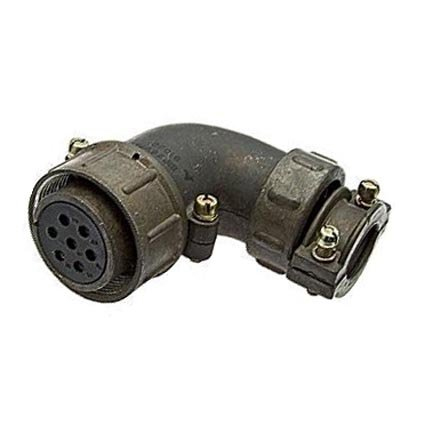

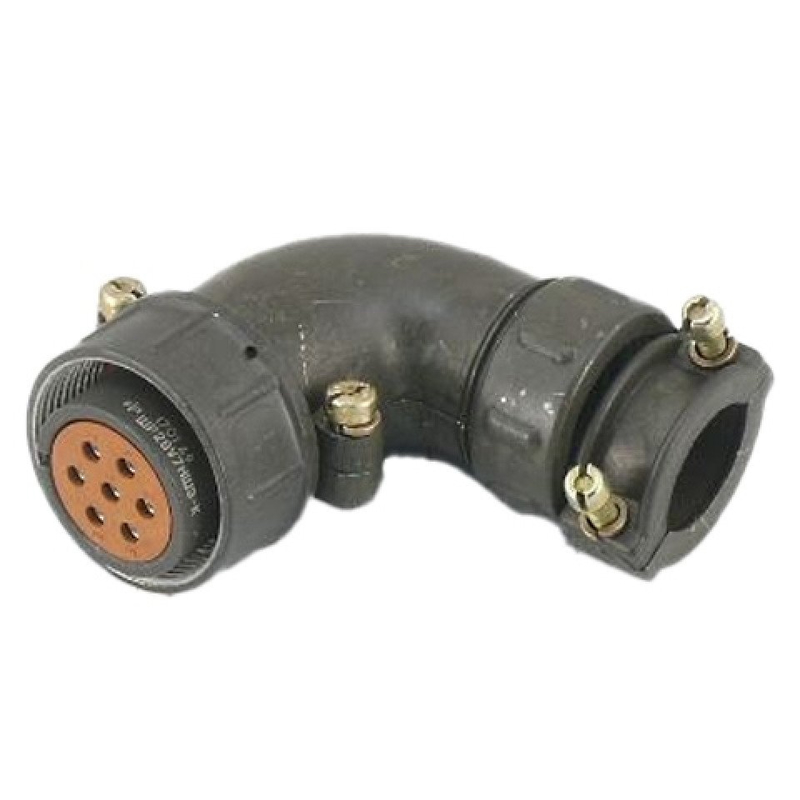

ШР28У7НШ9 представляет собой кабельную угловую розетку серии ШР — низкочастотных цилиндрических соединителей общего назначения.

Расшифровка обозначения

Обозначение ШР28У7НШ9 расшифровывается следующим образом: ШР — тип соединителя, 28 — условный размер корпуса, У — угловой патрубок, 7 — количество контактов, Н — гайка патрубка для неэкранированного кабеля, Ш — розетка, 9 — сочетание контактов.

Технические характеристики

Розетка имеет 7 контактов диаметром 2,5 мм, максимальную токовую нагрузку на контакт до 35 А (общая — до 175 А) и сопротивление контакта не более 1 мОм.
Работает в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В, с сопротивлением изоляции не менее 5000 МОм.
Климатическое исполнение — УХЛ, температура эксплуатации от -60 до +100 °С, материал корпуса — металл, изолятора — карболит, контакты — серебро или никель.

Назначение и применение

Предназначена для надежного соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.
Габариты: Dmax 38,5 мм, резьба D1 М33х1,5, Lmax 80 мм.
Тип — негерметичный, с резьбовым сочленением и объемным монтажом.
