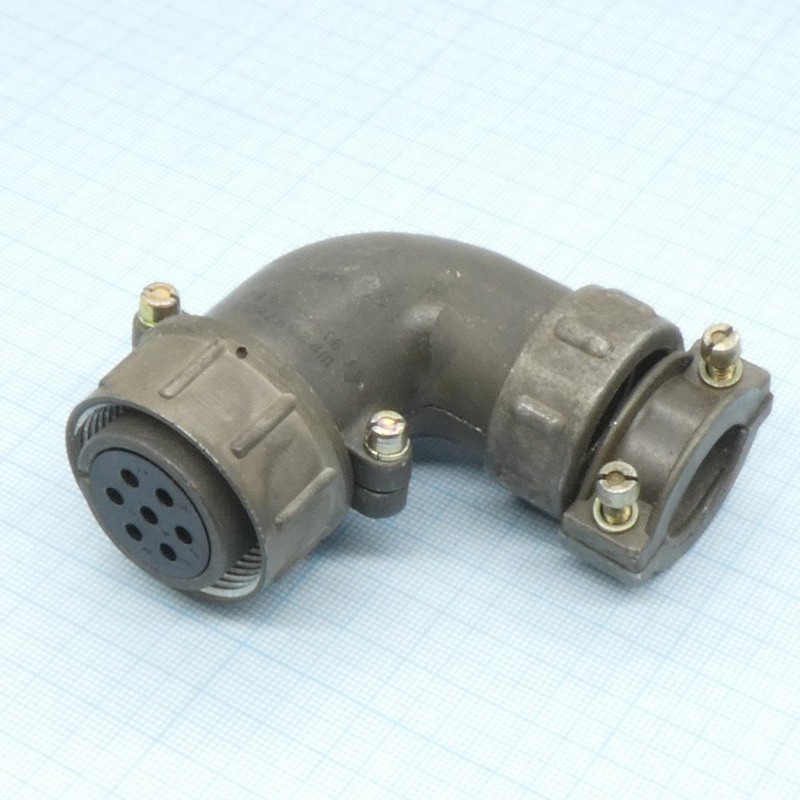

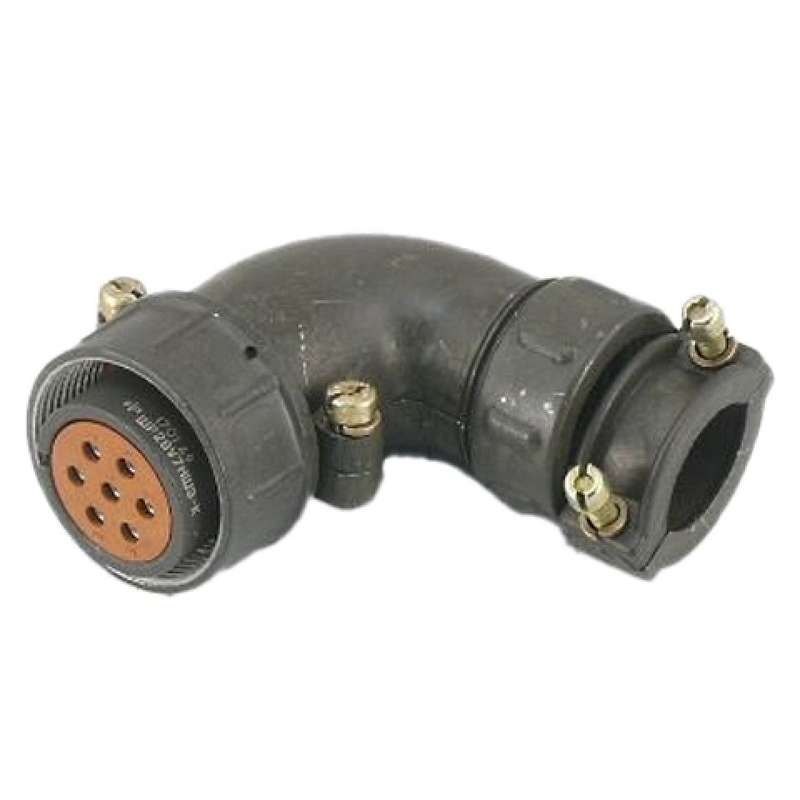

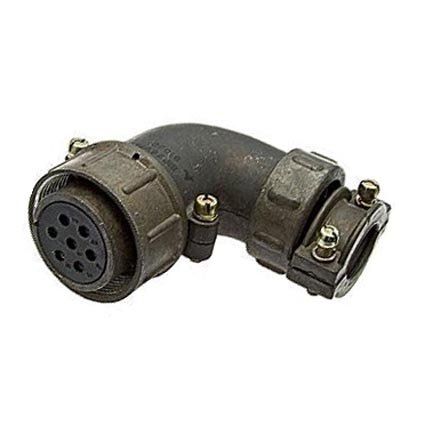

ШР28У7НШ9 представляет собой кабельную угловую розетку низкочастотного цилиндрического соединителя общего назначения.

Основные характеристики

Это розетка типа ШР с условным размером корпуса 28, предназначенная для неэкранированного кабеля (гайка патрубка Н) и имеющая 7 контактов с сочетанием 9. Она работает в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение), с рабочим током до 25 А. Размеры: Dmax 38,5 мм, резьба D1 М33х1,5, Lmax 80 мм.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический, резьбовое сочленение, нормальные габариты).

• 28 — условный размер корпуса.

• У — угловой патрубок (для кабельной части).

• 7 — количество контактов.

• Н — гайка для неэкранированного кабеля.

• Ш — розетка (кабельная часть).

• 9 — сочетание контактов.

Применение

Соединители ШР используются в радиоэлектронной и радиотехнической аппаратуре, включая приборные и кабельные части (вилки и розетки). Сочленение резьбовое с одношпоночной поляризацией корпусов, покрытие контактов — серебро; возможны варианты с резиновыми кожухами для пылебрызгозащиты.
