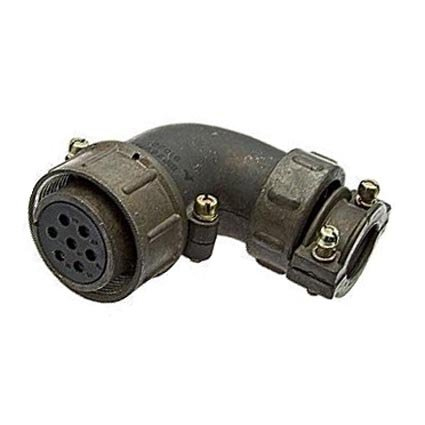

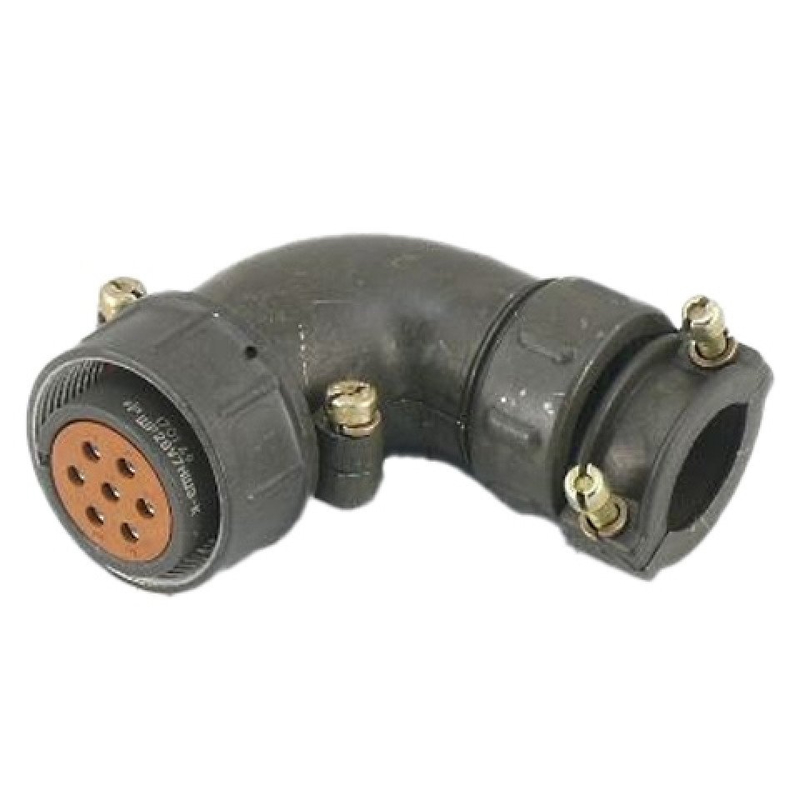

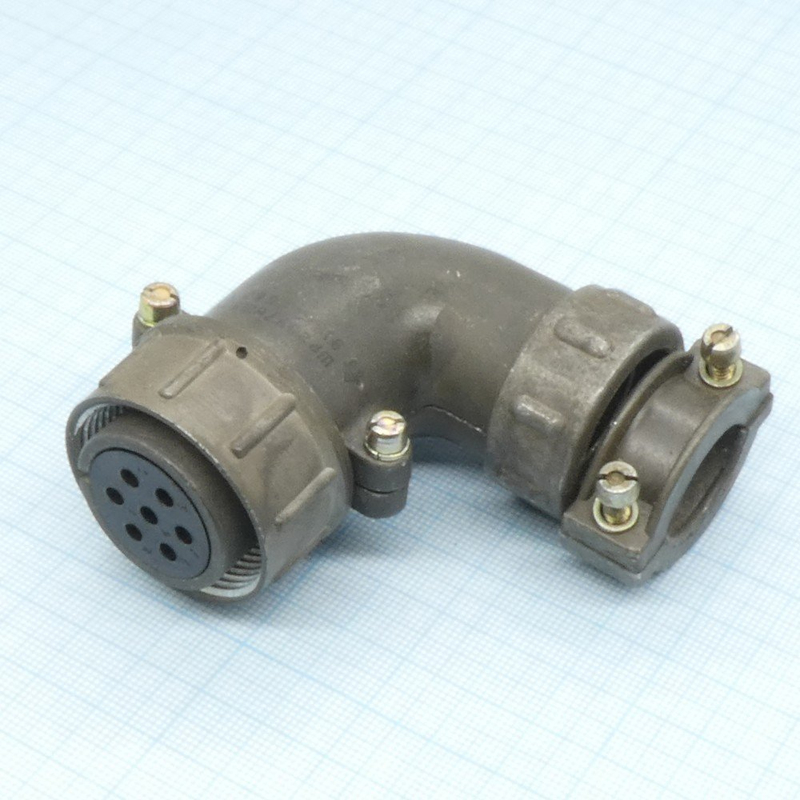

ШР28У7НШ9 — это низкочастотный цилиндрический соединитель серии ШР, выполненный по типу «кабельная розетка с угловым патрубком, предназначен для неэкранированного кабеля» и используется в электронной и радиотехнической аппаратуре как разъем общего назначения.

Расшифровка обозначения

• ШР — тип цилиндрического соединителя с резьбовым сочленением.

• 28 — условный размер корпуса (нормальный габарит).

• У — конструктивное исполнение: угловой патрубок кабельной части.

• 7 — количество контактов.

• Н — вид гайки патрубка для неэкранированного кабеля.

• Ш9 — часть соединителя «розетка» и сочетание контактов № 9.

Конструкция и габариты

Розетка выполнена из металлического корпуса с пластмассовым изолятором (как правило, карболит) и имеет резьбовое сочленение с вилкой; контактный разъем — гнездо (розетка).
Габаритные размеры приблизительно: максимальный диаметр корпуса порядка 38,5 мм, диаметр резьбовой части примерно М33×1,5, максимальная длина около 80 мм.

Электрические параметры и применение

Соединитель предназначен для работы в цепях постоянного, переменного и импульсного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение).
Рабочий ток обычно составляет около 25 А, а диапазон рабочих температур — примерно от −60 до +100 °C; используется для соединения и разъединения кабелей, проводов, блоков и узлов в электро‑ и радиоаппаратуре.

Особенности монтажа и совместимости

Розетка ШР28У7НШ9 — именно кабельная, с угловым патрубком, поэтому монтируется на неэкранированный кабель; для соединения применяется вилка той же серии и сочетания контактов (№ 9).
Соединители этой серии имеют резьбовое сочленение, одношпоночную поляризацию корпусов и серебряное покрытие контактов, что обеспечивает стабильный электрический контакт и устойчивость к механическим нагрузкам.
