Назначение розетки ШР28У7НШ9

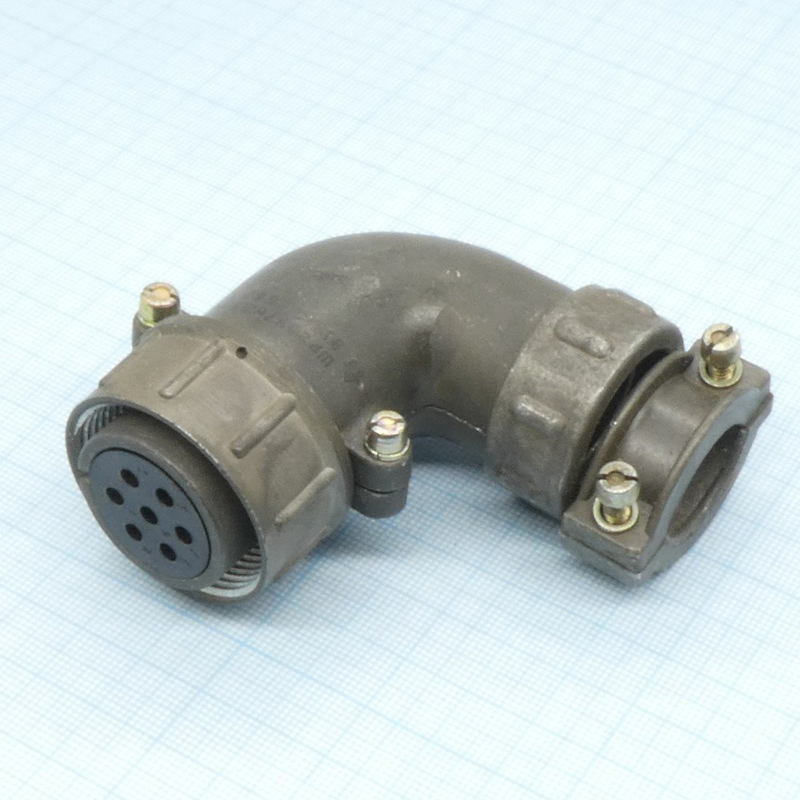

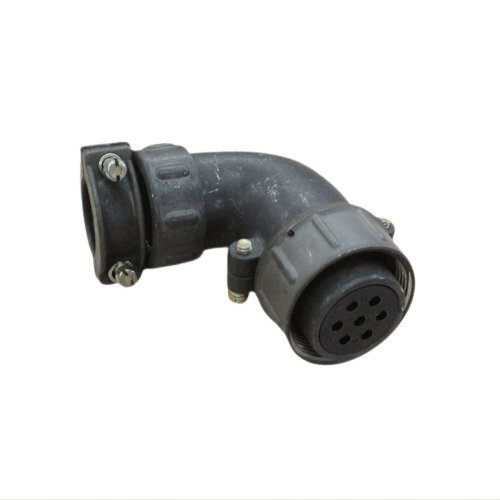

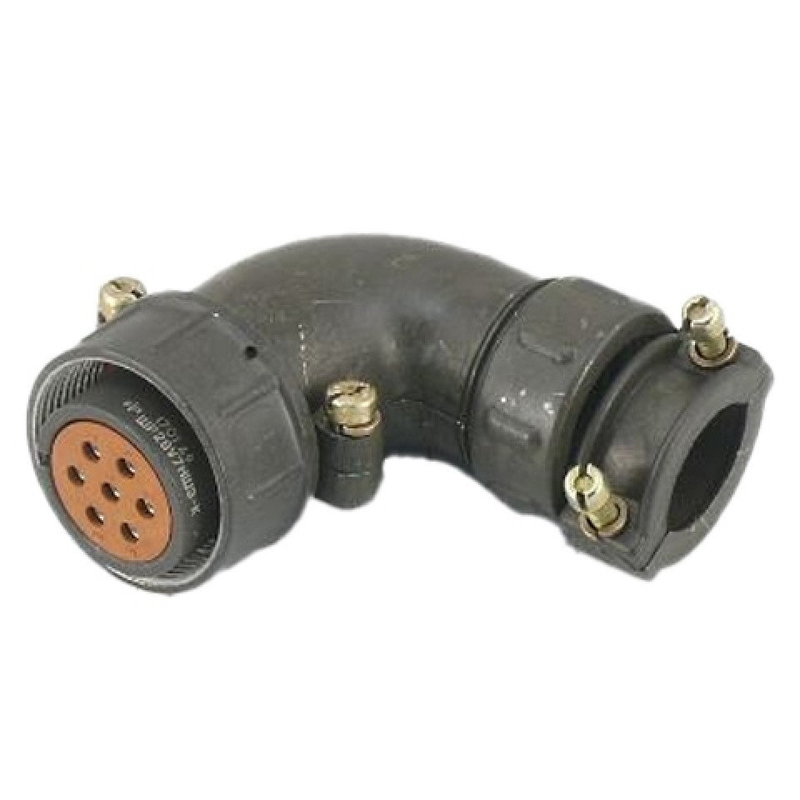

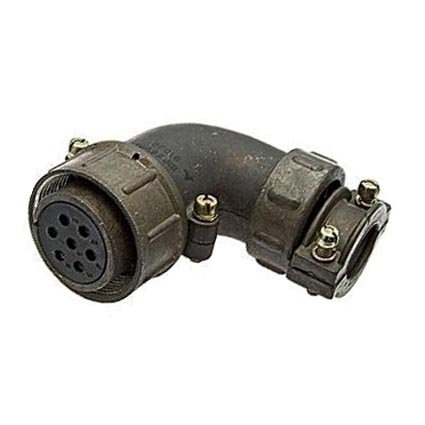

ШР28У7НШ9 — это кабельная розетка производства «Элекон», относящаяся к серии низкочастотных цилиндрических соединителей общего назначения. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Розетка применяется там, где требуется разъёмное сочленение кабеля с оборудованием и стабильная передача сигнала или питания в пределах рабочих параметров соединителя.

По артикулу 80026 изделие относится к категории ШР28. Оно входит в группу негерметичных цилиндрических соединителей, что определяет его основное назначение — коммутация цепей в составе электро- и радиоаппаратуры, а не работа в условиях постоянного воздействия агрессивных сред без дополнительной защиты.

Подтверждённые особенности и характеристики

Соединитель имеет 7 контактов, условный размер корпуса 28, угловой патрубок (У) и гайку для неэкранированного кабеля (Н). Ниже приведены подтверждённые параметры изделия.

• Количество контактов — 7.
• Условный размер корпуса — 28.
• Тип патрубка — угловой (У).
• Крепление кабеля — гайка патрубка для неэкранированного кабеля (Н).
• Максимальный диаметр — 38,5 мм.
• Резьба — М33х1,5.
• Длина — до 80 мм.
• Рабочий ток — до 25 А.
• Напряжение — до 850 В (амплитудное значение).
• Рабочий диапазон частот — цепи постоянного и переменного тока до 3 МГц.
• Покрытие контактов — серебро.
• Климатическое исполнение — УХЛ.

Конструкция предусматривает резьбовое сочленение и одношпоночную поляризацию корпусов, что обеспечивает правильную ориентацию ответных частей при подключении.

Расшифровка обозначения

Маркировка ШР28У7НШ9 построена по принятой для этой серии схеме и содержит сведения о конструкции соединителя.

1. ШР — тип соединителя (негерметичный цилиндрический).
2. 28 — условный размер корпуса.
3. У — угловой патрубок.
4. 7 — количество контактов.
5. Н — гайка патрубка для неэкранированного кабеля.
6. Ш — розетка.
7. 9 — сочетание контактов.

Применение и совместимость

Розетка используется в радиотехнической и радиоэлектронной аппаратуре для подключения кабелей с резьбовым сочленением и одношпоночной поляризацией корпусов. Такое исполнение удобно при монтаже, поскольку резьбовое соединение фиксирует сочленённые части, а одношпоночная поляризация исключает неправильную стыковку.

Эта розетка комплектуется с вилкой соответствующего типа. При наличии резиновых кожухов обеспечивается пылебрызгозащита, что расширяет условия эксплуатации изделия. Покрытие контактов серебром и климатическое исполнение УХЛ подтверждают пригодность розетки для работы в составе аппаратуры в умеренном и холодном климате.

При подборе розетки ШР28У7НШ9 следует учитывать количество контактов, условный размер корпуса, тип патрубка и способ крепления кабеля, а также допустимые значения тока, напряжения и рабочей частоты. Изделие предназначено для цепей постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное значение) и рабочем токе до 25 А, поэтому его применение должно соответствовать этим параметрам.
