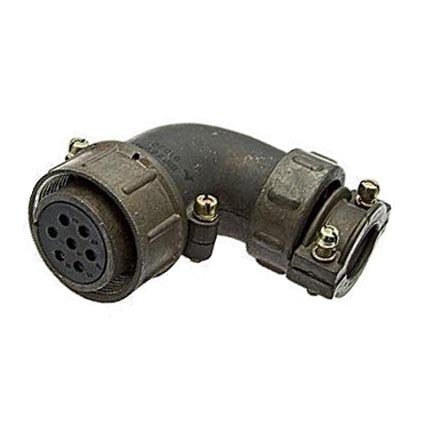

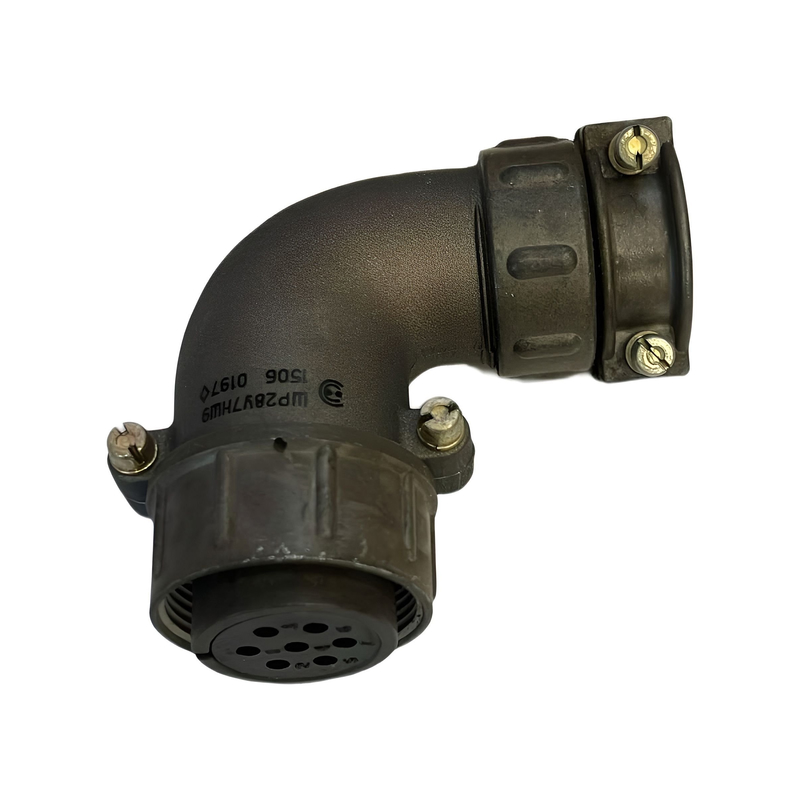

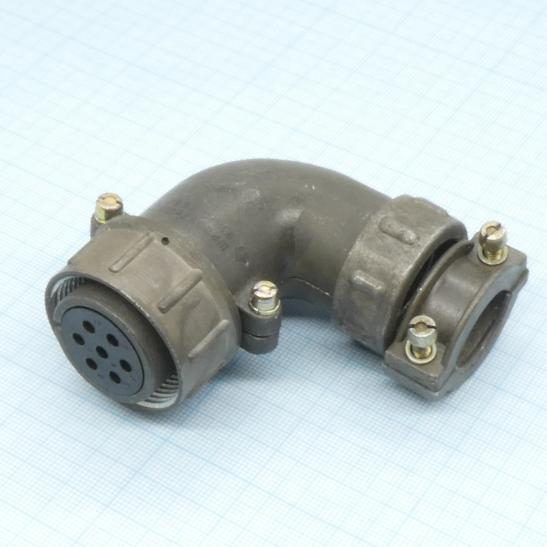

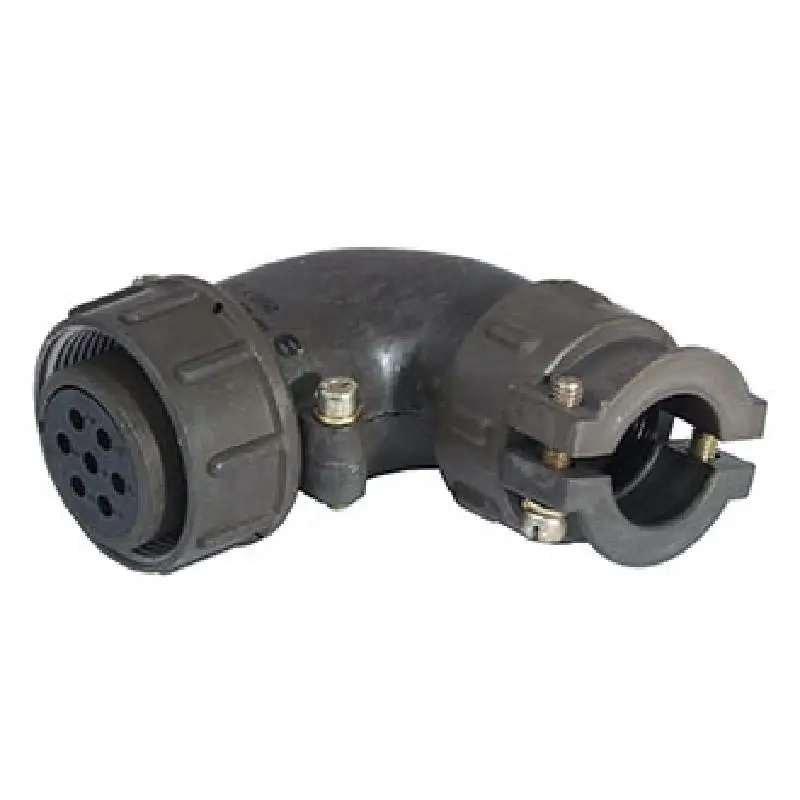

ШР28У7НШ9-К — это розетка кабельного типа от, выпускавшаяся примерно в 2015 году. Она относится к негерметичным низкочастотным цилиндрическим соединителям серии ШР с резьбовым соединением и одношпоночным поляризационным исполнением.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Метод монтажа — пайка, покрытие контактов — серебро или никель, монтаж возможен с экранированными или неэкранированными кабелями; число контактов — 9, диаметр — 2,5 мм.
Рабочая температура от -60 до +60 °C (с учетом перегрева контактов до +110 °C), вибрация 1–5000 Гц, ресурс — 500 сочленений-расчленений и минимум 1000 часов наработки.
