Назначение изделия

ШР28У7НШ9 — это кабельная розетка цилиндрического соединителя серии ШР общепромышленного назначения с угловым патрубком. Изделие представляет собой женскую часть разъёмного соединения и предназначено для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Розетка применяется там, где требуется регулярная коммутация кабельных линий, а также быстрый монтаж и демонтаж оборудования без пайки и сложного инструмента.

Конструкция с угловым патрубком позволяет подводить кабель под углом к оси соединителя, что удобно при ограниченном пространстве в корпусе прибора или шкафу. Такое исполнение востребовано в промышленной аппаратуре, включая системы HVAC и рефрижерации, для подключения кабелей к приборам и блокам в жёстких условиях эксплуатации.

Расшифровка обозначения

Маркировка изделия построена по стандартной для серии ШР схеме и несёт информацию о конструкции и электрических параметрах:

• ШР — тип соединителя, цилиндрический негерметичный;
• 28 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком;
• 7 — количество контактов, диаметр каждого 2,5 мм;
• Н — гайка патрубка для неэкранированного кабеля;
• Ш — розетка, то есть женская часть соединения;
• 9 — сочетание контактов.

Таким образом, обозначение полностью описывает типоразмер корпуса, число и диаметр контактов, вид патрубка и тип кабеля, для которого рассчитана гайка.

Подтверждённые технические особенности

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Рабочий ток на контакт достигает 35 А, общая нагрузка — до 175 А. Сопротивление контакта составляет не более 1 мОм, сопротивление изоляции — не менее 5000 МОм. Покрытие контактов выполнено никелем (Н) или серебром.

Климатическое исполнение — УХЛ. Изделие сохраняет работоспособность при температуре от минус 60 до плюс 60 градусов Цельсия, кратковременно — до плюс 110 градусов Цельсия. Допустимая вибрация — в диапазоне от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30g). Пониженное давление — до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Ключевые параметры в сводке

1. Число контактов — 7, диаметр каждого 2,5 мм.
2. Напряжение — до 850 В амплитудного значения.
3. Ток на контакт — до 35 А, общая нагрузка — до 175 А.
4. Сопротивление контакта — не более 1 мОм.
5. Сопротивление изоляции — не менее 5000 МОм.
6. Температурный диапазон — от минус 60 до плюс 60 градусов Цельсия.
7. Вибрационные нагрузки — от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.

Применение

Розетка ШР28У7НШ9 применяется в промышленной аппаратуре для подключения кабелей к приборам и блокам, в том числе в системах HVAC и рефрижерации. Угловой патрубок и гайка под неэкранированный кабель делают её удобной для стационарного монтажа, где важно организовать аккуратный ввод проводки и защитить место присоединения от механических воздействий.

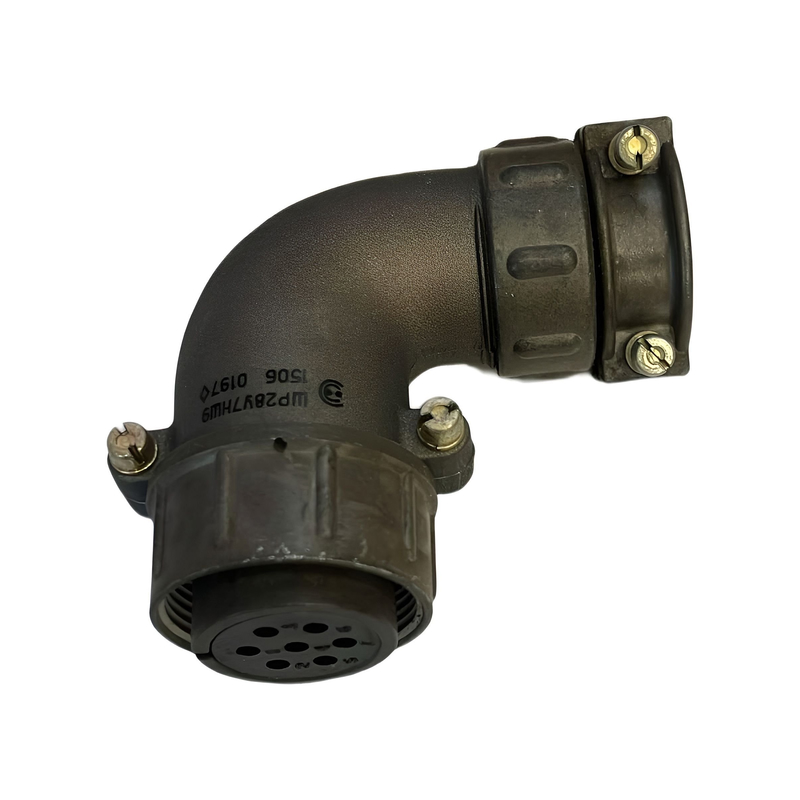

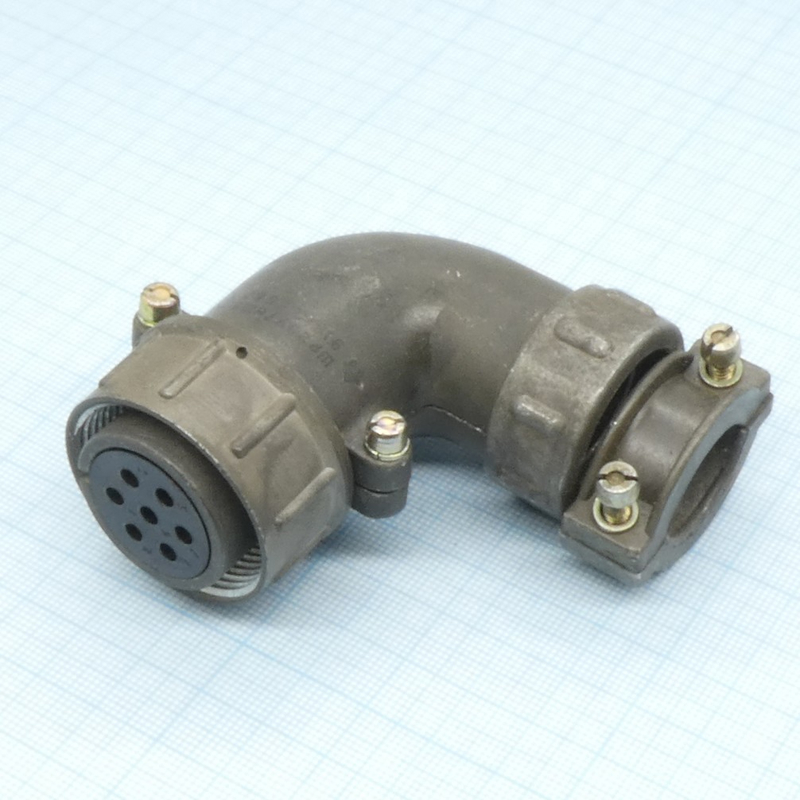

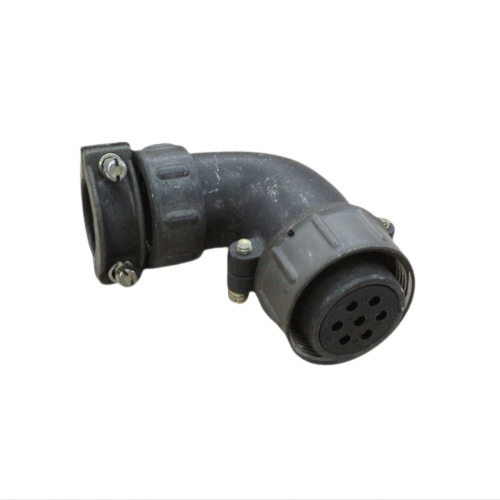

Благодаря широкому температурному диапазону, стойкости к вибрации и пониженному давлению соединитель подходит для оборудования, работающего в тяжёлых условиях. Типичный внешний вид изделия — компактный цилиндрический корпус серого цвета с угловым патрубком для кабеля, что соответствует облику аналогичных соединителей серии ШР.

Артикул изделия — 9862, категория — ШР28, производитель — Коннектор.
