Назначение изделия

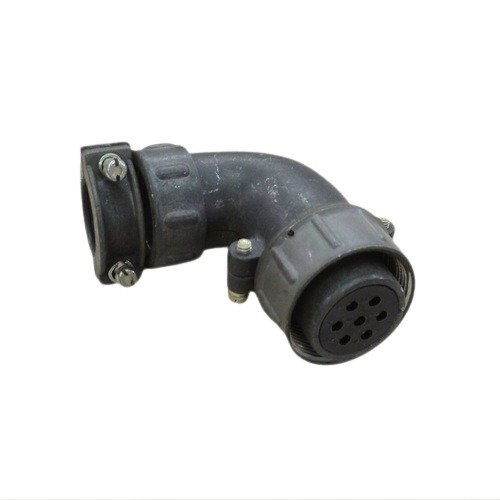

ШР28У7НШ9 — кабельная розетка цилиндрического типа из серии ШР, предназначенная для надёжного соединения электрических цепей в промышленной аппаратуре. Изделие применяется для коммутации проводов, кабелей и блоков в электронике и радиоаппаратуре, где требуется механически прочное и электрически стабильное сочленение.

Розетка рассчитана на работу как с постоянным, так и с переменным током частотой до 3 МГц при амплитудном напряжении до 850 В. Такое сочетание параметров делает её пригодной для силовых и сигнальных линий в составе промышленного оборудования.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения соединителя.

• Число контактов — 7.
• Диаметр контактов — 2,5 мм.
• Максимальная токовая нагрузка на контакт — 35 А.
• Общая токовая нагрузка — до 175 А.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Амплитудное напряжение — до 850 В.
• Рабочая частота тока — до 3 МГц.
• Тип сочленения — резьбовое, с одношпоночной поляризацией.
• Климатическое исполнение — УХЛ.
• Исполнение — негерметичное.
• Приёмка — «5».
• Год выпуска — 85–86.

Конструкция и расшифровка обозначения

Максимальный диаметр корпуса составляет 38,5 мм, резьба патрубка — М33х1,5, длина изделия — до 80 мм. Розетка выполнена в виде углового патрубка, предназначенного для неэкранированного кабеля.

Обозначение ШР28У7НШ9 читается следующим образом: условный размер корпуса — 28, исполнение патрубка — угловое (У), тип кабеля — неэкранированный (Н), сочетание контактов — 9. Покрытие контактов — серебро или никель, при этом буква «Н» указывает на никелевое покрытие.

Условия эксплуатации

Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², удары с ускорением до 5000 м/с² и линейные нагрузки до 2000 м/с². Совокупность этих параметров подтверждает пригодность розетки для работы в условиях интенсивных механических воздействий.

Климатическое исполнение УХЛ подразумевает эксплуатацию в умеренном и холодном климате. Негерметичное исполнение означает, что изделие не предназначено для работы в среде с повышенной влажностью, прямым воздействием воды или в условиях избыточного давления.

Область применения

Розетка ШР28У7НШ9 применяется для соединения проводов, кабелей и блоков в электронике и радиоаппаратуре. Она востребована в промышленной аппаратуре, где необходима передача токовых нагрузок до 35 А на контакт и стабильное соединение при наличии вибрации и ударных воздействий.

Резьбовое сочленение с одношпоночной поляризацией исключает неправильную стыковку и обеспечивает механическую фиксацию соединения, что важно для оборудования, подверженного динамическим нагрузкам.
