Назначение соединителя ШР28У7НШ9

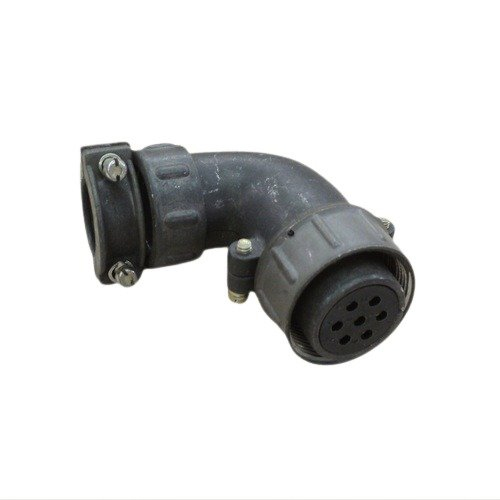

ШР28У7НШ9 — это кабельная розетка серии ШР, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Изделие применяется для коммутации электрических цепей постоянного и переменного тока, а также для передачи сигналов в составе кабельных сборок. Розетка относится к категории негерметичных соединителей и поставляется для монтажа неэкранированного кабеля.

Данная позиция имеет приёмочное свидетельство «5» — это подтверждает, что изделие прошло приёмку в соответствии с установленными требованиями и допущено к применению в аппаратуре соответствующего класса. Год выпуска — 91–93.

Расшифровка обозначения ШР28У7НШ9

Маркировка соединителя построена по отраслевой системе обозначений и содержит информацию о конструкции и составе контактов. Расшифровывается она следующим образом:

• ШР — тип соединителя;
• 28 — условный размер корпуса;
• У — угловой патрубок;
• 7 — количество контактов;
• Н — гайка патрубка для неэкранированного кабеля;
• Ш — розетка;
• 9 — сочетание контактов.

Технические характеристики

Соединители серии ШР работают в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие выдерживает рабочий ток до 25–35 А на контакт, при этом общая нагрузка может достигать 175 А.

Контакты выполнены диаметром 2,5 мм с серебряным или никелевым покрытием. Сопротивление контакта составляет не более 1 мОм. Сопротивление изоляции — не менее 5000 МОм.

Габаритные и присоединительные параметры: максимальный диаметр корпуса 38,5 мм, резьба патрубка М33х1,5, максимальная длина 80 мм. Тип исполнения — негерметичный, климатическое исполнение УХЛ, что допускает внутреннее и наружное применение при наличии защиты.

Конструкция и условия эксплуатации

Розетка состоит из двух частей — вилки и розетки. Сочленение резьбовое, с одношпоночной поляризацией, что исключает неправильное соединение и обеспечивает надёжный механический контакт. Поставка предусмотрена для монтажа неэкранированного кабеля, фиксация которого осуществляется гайкой патрубка.

Соединители устойчивы к синусоидальной вибрации в диапазоне от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате, к механическим ударам с одиночным ускорением до 5000 метров на секунду в квадрате и многократным — до 350 метров на секунду в квадрате, а также к линейным нагрузкам до 2000 метров на секунду в квадрате.

Ресурс изделия: количество сочленений — до 500 циклов, наработка — не менее 1000 часов. Такие параметры делают ШР28У7НШ9 пригодной для аппаратуры, работающей в условиях повышенных механических нагрузок.

Применение

Розетка ШР28У7НШ9 востребована при сборке и ремонте радиоэлектронной и радиотехнической аппаратуры, где требуется разъёмное соединение кабеля с блоком или прибором. Она подходит для цепей питания и сигнальных цепей с указанными выше токовыми и частотными параметрами. Благодаря климатическому исполнению УХЛ и стойкости к вибрации и ударам соединитель применяется в составе оборудования, эксплуатируемого как внутри помещений, так и на открытом воздухе при условии защиты от прямого воздействия осадков.

Позиция поставляется под артикулом 41245 в категории ШР28. Производитель в данных каталога не указан.
