Назначение и область применения

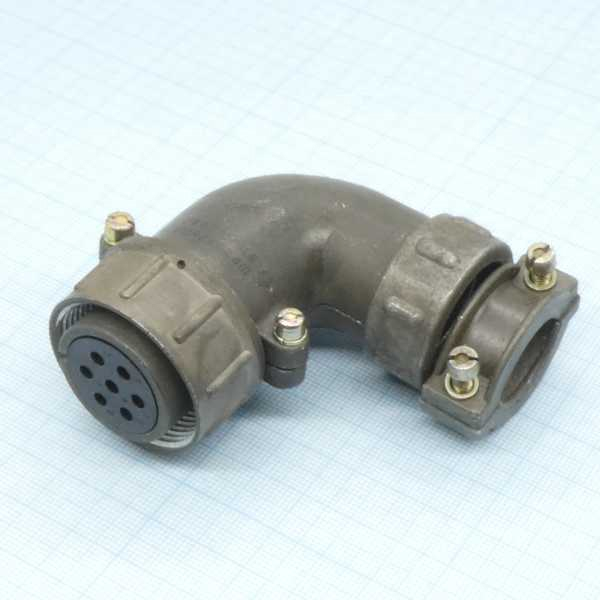

Розетка ШР28У7НШ9 представляет собой кабельный соединитель, разработанный для использования в составе радиоэлектронной и радиотехнической аппаратуры. Изделие предназначено для соединения и разъединения электрических цепей, включая подключение проводов и кабелей, в различных электротехнических и радиотехнических устройствах. Соединитель обеспечивает надёжный электрический контакт и механическое крепление ответных частей.

Розетка эффективно работает как в цепях постоянного, так и переменного тока с рабочей частотой до 3 МГц. Изделие подходит для внутреннего и наружного применения при условии обеспечения защиты от прямого попадания пыли и воды. Конструкция предусматривает применение совместно с ответной вилкой — соединение выполняется посредством резьбового механизма, что гарантирует устойчивость к самопроизвольному разъединению при вибрационных и ударных нагрузках.

Конструктивные особенности

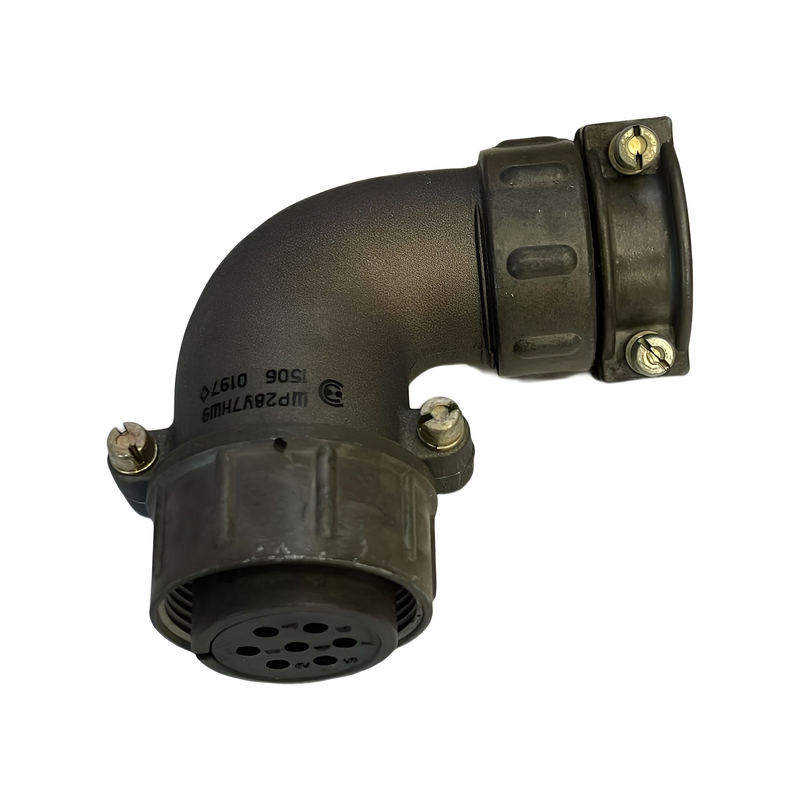

Соединитель относится к типу ШР с условным размером корпуса 28 и конструктивным исполнением с угловым патрубком, обозначаемым литерой «У». Угловая конфигурация патрубка позволяет оптимизировать прокладку кабеля в условиях ограниченного пространства и снизить механические напряжения в месте ввода проводников.

Розетка оснащена семью контактами с сочетанием контактов 9. Контактные поверхности имеют серебряное покрытие, обеспечивающее стабильно низкое переходное сопротивление и высокую коррозионную стойкость в широком диапазоне условий эксплуатации. Хвостовики контактов допускают подсоединение проводов сечением до 3 мм квадратных, что расширяет возможности применения с различными типами неэкранированных кабелей.

Электрические и эксплуатационные характеристики

• Рабочее напряжение: до 850 В (амплитудное значение)
• Сопротивление изоляции: не менее 5000 МОм
• Рабочий диапазон температур: от минус 60 °C до плюс 60 °C
• Минимальная наработка на отказ: не менее 1000 часов
• Срок хранения: не менее 15 лет

Изделие устойчиво к значительным механическим нагрузкам, включая вибрации и удары, что подтверждает возможность его применения в промышленных условиях с повышенными требованиями к надёжности соединений. Широкий температурный диапазон позволяет эксплуатировать розетку в климатических зонах с суровыми условиями.

Монтаж и комплектность

Соединитель предназначен для монтажа с неэкранированными кабелями. Процесс подключения проводников осуществляется через хвостовики контактов, рассчитанные на сечения до 3 мм квадратных. Резьбовое соединение ответных частей обеспечивает герметичность и защиту контактной зоны от внешних воздействий при соблюдении условий эксплуатации.

Артикул изделия: 9861. Категория: ШР28. Розетка поставляется как самостоятельный элемент соединительной пары, вилка приобретается отдельно в соответствии с требуемой конфигурацией.
