Назначение

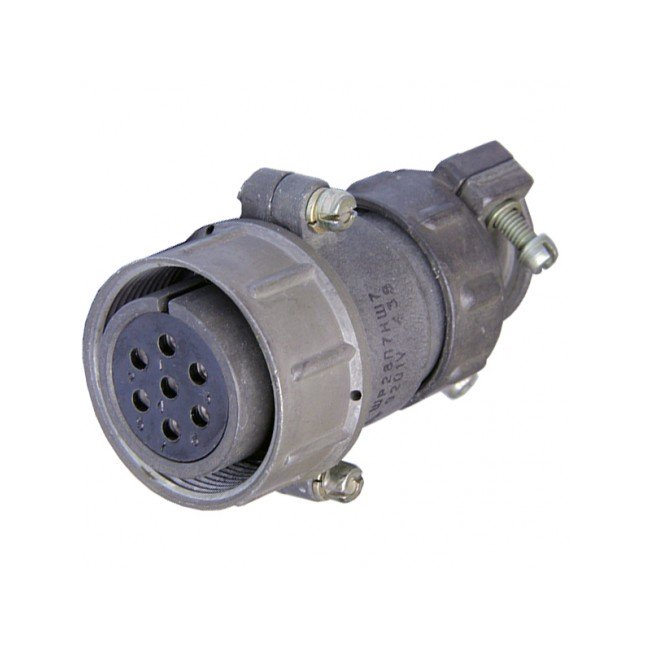

ШР28У7НШ7 — кабельная розетка из категории ШР28, производитель — Коннектор, артикул — 51418. Изделие предназначено для работы в электрических цепях постоянного и переменного тока. Согласно описанию, соединитель может применяться в системах с частотой до 3 МГц и напряжением до 850 В амплитудного значения. Основная функция — соединение и разъединение электрических цепей, проводов, кабелей, узлов и блоков.

Розетка входит в серию соединителей ШР28, где предусмотрены вилки и розетки. Конструкция серии позволяет использовать её в составе кабельных и приборных соединений. Для данной позиции указано исполнение в виде розетки.

Подтверждённые технические характеристики

• Количество контактов — 7.
• Диаметр контактов — 1,5 мм.
• Рабочий ток — до 10 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка на одиночный контакт — до 20 А.
• Максимальная общая токовая нагрузка — до 70 А.
• Количество сочленений и расчленений — 500.
• Минимальная наработка — 1000 часов.

Электрические параметры

Соединитель рассчитан на цепи постоянного и переменного тока. В описании отдельно указаны частота до 3 МГц и амплитудное напряжение до 850 В. Рабочий ток достигает 10 А, а максимальная нагрузка на один контакт — 20 А. Общая токовая нагрузка на соединитель может достигать 70 А.

Конструкция и материалы

Конструктивно соединители серии состоят из двух частей: вилки и розетки. Они могут быть блочными, то есть приборными, или кабельными. Вилки и розетки серии могут иметь прямой или угловой патрубок. Контакты, как правило, покрыты серебром или никелем. Такое покрытие обеспечивает хорошую проводимость и устойчивость к окислению.

• Тип изделия — розетка.
• Варианты исполнения серии — блочное (приборное) и кабельное.

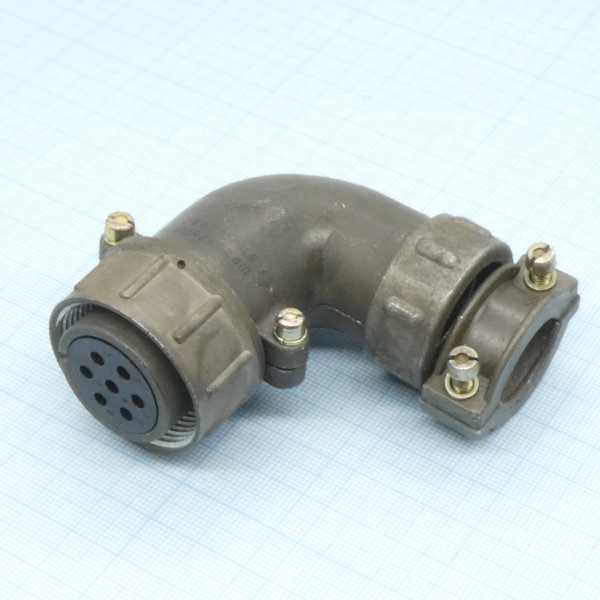

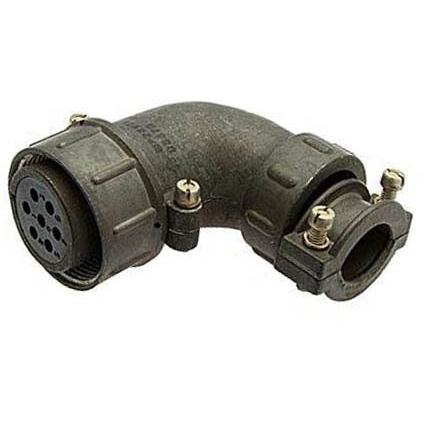

• Варианты патрубка — прямой или угловой.
• Покрытие контактов — серебро или никель.

Условия эксплуатации

Изделие предназначено для работы в климатическом исполнении УХЛ. Это допускает эксплуатацию в условиях с высокой влажностью и значительными температурными колебаниями. Температурный диапазон составляет от -60 °С до +60 °С. Возможно кратковременное повышение температуры до +110 °С.

Применение

ШР28У7НШ7 применяется в электронике, промышленном оборудовании и системах связи. Он подходит для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков. Благодаря семи контактам и указанным электрическим параметрам розетка может использоваться в составе разъёмных соединений, где требуется коммутация цепей постоянного или переменного тока.

• Электроника.
• Промышленное оборудование.
• Системы связи.
• Соединение и разъединение проводов, кабелей, узлов и блоков.

Дополнительные сведения

В характеристиках товара указан год: 2014. Категория — ШР28. Производитель — Коннектор. Артикул — 51418. Название позиции — ШР28У7НШ7 РОЗЕТКИ Коннектор.
