Назначение

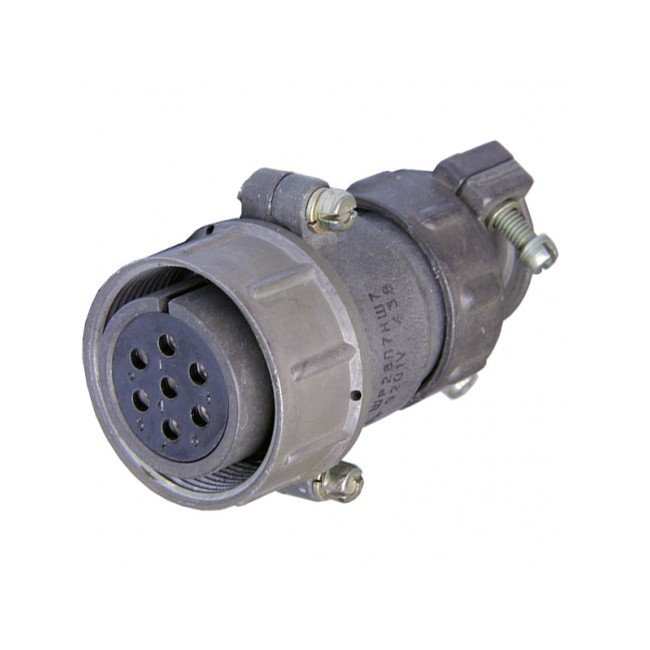

ШР28У7НШ7-К — это кабельная розетка низкочастотного цилиндрического соединителя производства «Элекон», выпуск примерно 2015 года. Изделие предназначено для надёжного соединения и разъединения электрических цепей в электронике, радиоаппаратуре, промышленном оборудовании и системах связи. Розетка обеспечивает коммутацию проводов, кабелей, узлов и блоков, работающих в цепях постоянного и переменного тока частотой до 3 МГц.

Конструкция относится к классу низкочастотных цилиндрических соединителей с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильную стыковку и обеспечивает стабильный электрический контакт при механических нагрузках.

Подтверждённые особенности

• Количество контактов — 7, диаметр каждого контакта 1,5 мм.
• Максимальное рабочее напряжение — 850 В (амплитудное значение).
• Максимальная токовая нагрузка — до 20 А на контакт.
• Сопротивление контактов — не более 2,5 мОм.
• Покрытие контактов — серебро или никель.
• Сочленение резьбовое, поляризация одношпоночная.
• Метод монтажа — пайка.
• Климатическое исполнение УХЛ.

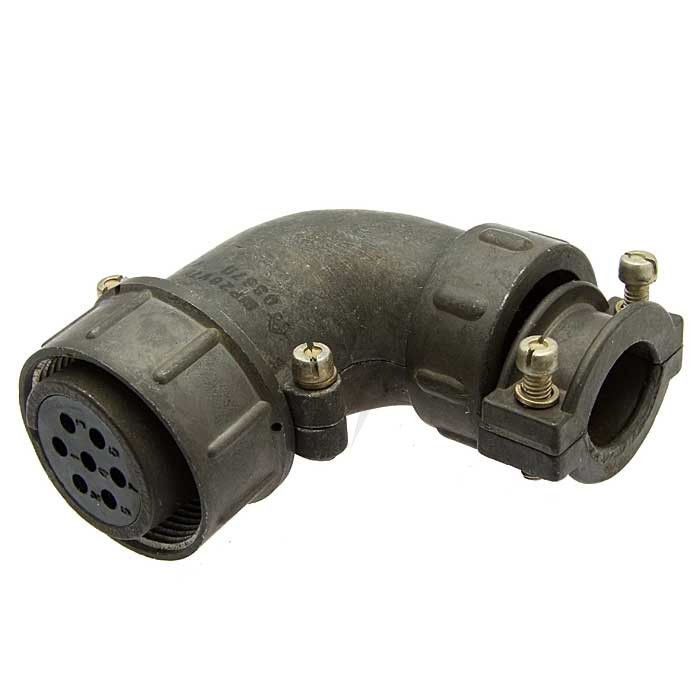

• Исполнение кабельное, с угловым патрубком, для экранированных или неэкранированных кабелей.

Применение

Розетка применяется в электронике, промышленном оборудовании и системах связи для соединения и разъединения проводов, кабелей, узлов и блоков. Благодаря климатическому исполнению УХЛ изделие допускается эксплуатировать внутри помещений, а также снаружи при условии защиты от дождя, пыли и солнечного излучения.

Резьбовое сочленение и одношпоночная поляризация делают розетку пригодной для ответственных соединений, где требуется исключить самопроизвольное разъединение и обеспечить правильную ориентацию ответной части. Кабельное исполнение с угловым патрубком позволяет монтировать изделие как на экранированных, так и на неэкранированных кабелях методом пайки.

Технические характеристики

1. Тип изделия: кабельная розетка низкочастотного цилиндрического соединителя.
2. Количество контактов: 7.
3. Диаметр контактов: 1,5 мм.
4. Максимальное рабочее напряжение: 850 В (амплитудное).
5. Максимальный ток на контакт: до 20 А.
6. Сопротивление контактов: не более 2,5 мОм.
7. Покрытие контактов: серебро или никель.
8. Рабочая частота: до 3 МГц.
9. Климатическое исполнение: УХЛ.
10. Сочленение: резьбовое, одношпоночная поляризация.
11. Монтаж: пайка, угловой патрубок, для экранированных или неэкранированных кабелей.
12. Артикул: 51419.
13. Категория: ШР28.
14. Производитель: Элекон.
15. Год выпуска: 2015.
