Назначение и область применения

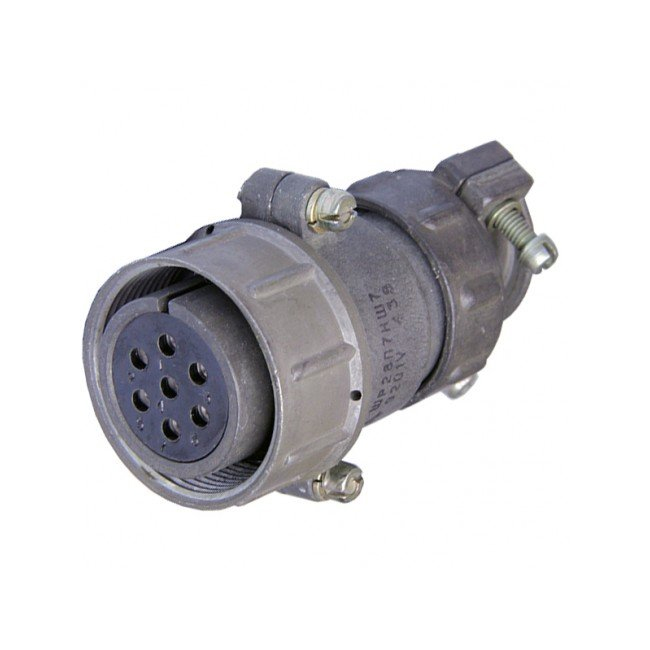

ШР28У7НШ7 представляет собой кабельную розетку цилиндрического соединителя серии ШР, предназначенную для коммутации электрических цепей в электронной и радиоэлектронной аппаратуре. Изделие обеспечивает надёжное разъёмное соединение при монтаже внутри приборов, а при наличии дополнительной защиты может применяться и для наружной установки. Конструкция рассчитана на эксплуатацию в составе стационарного и подвижного оборудования, где требуется многократное сочленение и расчленение с ответной вилкой.

Соединитель ориентирован на работу в климатическом исполнении УХЛ и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, допуская кратковременное повышение температуры до плюс 110 градусов Цельсия. Такие параметры позволяют использовать розетку в умеренном и холодном климате, в том числе в неотапливаемых помещениях и на открытых площадках при условии защиты от прямого воздействия осадков.

Технические особенности и подтверждённые характеристики

Розетка имеет семь контактов диаметром 1,5 миллиметра. Каждый контакт рассчитан на рабочий ток до 10 ампер, при этом одиночный контакт способен выдерживать максимальную токовую нагрузку до 20 ампер, а суммарная нагрузка на соединитель может достигать 70 ампер. Электрическое сопротивление контактов не превышает 2,5 миллиома, что обеспечивает стабильное прохождение сигналов и минимизирует потери.

Сопротивление изоляции составляет не менее 5000 мегаом, что гарантирует высокую степень развязки между цепями и исключает паразитные утечки. Максимальное рабочее напряжение достигает 850 вольт амплитудного значения при частоте до 3 мегагерц, применимо как для постоянного, так и для переменного тока. Изделие выдерживает не менее 500 циклов сочленений и расчленений, наработка составляет не менее 1000 часов.

Устойчивость к внешним воздействиям

• Вибрационные нагрузки до 5000 герц с ускорением 300 метров на секунду в квадрате.
• Ударные воздействия с ускорением до 5000 метров на секунду в квадрате.
• Рабочий температурный диапазон от минус 60 до плюс 60 градусов Цельсия.
• Кратковременный нагрев до плюс 110 градусов Цельсия.

Расшифровка обозначения и конструктивное исполнение

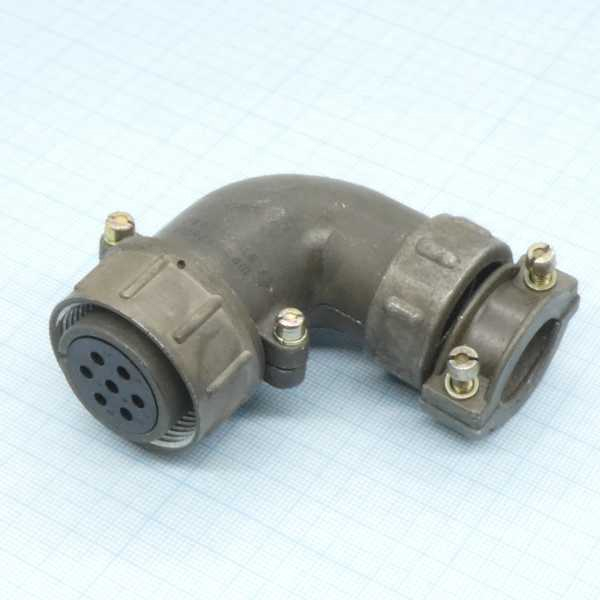

Маркировка ШР28У7НШ7 содержит данные о конструктивных особенностях соединителя. Аббревиатура ШР указывает на тип изделия — розетка цилиндрического разъёма. Число 28 обозначает условный размер корпуса. Буква У свидетельствует о наличии углового патрубка в кабельной части, что упрощает подвод кабеля в условиях ограниченного пространства. Цифра 7 после буквы У указывает на количество контактов. Сочетание НШ означает исполнение для неэкранированного кабеля с серебряным покрытием контактов. Завершающая цифра 7 определяет конкретное сочетание контактов в данной модификации.

Приёмка изделия соответствует обозначению «5», что подтверждает проведение необходимых контрольных мероприятий согласно установленным техническим требованиям. Соединитель предназначен для внутренней установки, а при организации дополнительной защиты корпуса допускается эксплуатация в наружных условиях.
